MGB-L1B-PNA-L-121861 Euchner Vietnam

Trong các hệ thống máy tự động, cửa bảo vệ không chỉ có nhiệm vụ ngăn người vận hành tiếp cận khu vực nguy hiểm. Hệ thống còn phải xác định cửa đã đóng hay chưa, cửa đã được khóa hay chưa và máy có được phép tiếp tục vận hành hay không. Đây chính là nhóm bài toán mà dòng MGB Multifunctional Gate Box của EUCHNER được phát triển để giải quyết.

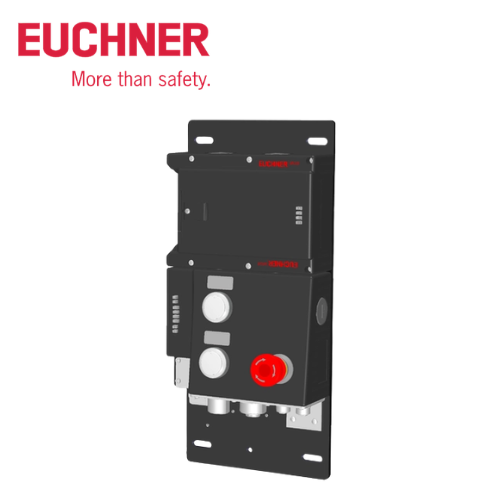

MGB-L1B-PNA-L-121861 Euchner Vietnam là một phiên bản thuộc dòng MGB-L1, được thiết kế cho các ứng dụng bảo vệ cửa máy và tích hợp vào hệ thống điều khiển sử dụng PROFINET/PROFIsafe. Thiết bị kết hợp chức năng khóa cửa bảo vệ, giám sát trạng thái khóa và các phần tử điều khiển trong cùng một cụm.

MGB-L1B-PNA-L-121861 là gì?

MGB-L1B-PNA-L-121861 là thiết bị Multifunctional Gate Box của EUCHNER, dùng để kiểm soát và giám sát cửa bảo vệ trên máy móc công nghiệp.

Điểm khác biệt của MGB so với một công tắc cửa an toàn đơn chức năng là thiết bị có thể tích hợp nhiều thành phần vào cùng một cụm. Với cấu hình của mã 121861, hệ thống bao gồm:

• Chức năng guard locking.
• Giám sát trạng thái khóa.
• 1 Emergency Stop có đèn.
• 2 nút nhấn có đèn.
• Giao tiếp PROFINET.
• Hỗ trợ PROFIsafe.
• PROFINET RT Switch tích hợp.
• Kết nối M12 và 7/8 inch.
• Cấu hình lắp đặt trên mounting plate.

Nhờ đó, MGB-L1B-PNA-L-121861 có thể trở thành một điểm giao tiếp giữa cửa bảo vệ – thiết bị an toàn – mạng điều khiển máy.

Vì sao MGB-L1B-PNA-L-121861 phù hợp cho machine safety?

Trong một máy công nghiệp, việc chỉ phát hiện cửa đóng/mở có thể chưa đủ. Một số máy vẫn còn chuyển động hoặc còn năng lượng nguy hiểm ngay sau khi dừng lệnh.

Với chức năng guard locking, cửa có thể được duy trì ở trạng thái khóa cho đến khi điều kiện an toàn phù hợp được đáp ứng theo thiết kế của hệ thống.

Điều này đặc biệt hữu ích đối với:

• Máy có bộ phận chuyển động tốc độ cao.
• Máy ép và máy dập.
• Robot cell.
• Máy gia công CNC.
• Dây chuyền tự động.
• Máy có quán tính lớn sau khi dừng.
• Khu vực có nguy cơ tiếp xúc với bộ phận nguy hiểm.

MGB-L1B-PNA-L-121861 vì vậy không chỉ đóng vai trò là một thiết bị khóa cửa mà còn là một thành phần trong kiến trúc an toàn của máy.

Cấu hình PROFINET của Euchner MGB-L1B-PNA-L-121861

Một trong những điểm đáng chú ý của model này là khả năng kết nối trực tiếp với hệ thống mạng PROFINET.

MGB-L1B-PNA-L-121861 được trang bị PROFINET RT Switch, cho phép thiết bị được đưa vào cấu trúc mạng của máy mà không nhất thiết phải bố trí thêm một switch riêng ngay tại vị trí cửa.

Bên cạnh truyền thông PROFINET thông thường, thiết bị còn hỗ trợ PROFIsafe, phù hợp với các hệ thống điều khiển có yêu cầu truyền dữ liệu an toàn.

Có thể hình dung kiến trúc ứng dụng như sau:

MGB → PROFINET/PROFIsafe → Safety PLC → Bộ điều khiển máy → Cơ cấu chấp hành

Trong đó, MGB cung cấp thông tin liên quan đến trạng thái cửa và các chức năng an toàn; bộ điều khiển sẽ xử lý theo logic safety được thiết kế cho từng máy.

Các chức năng tích hợp trên MGB-L1B-PNA-L-121861

Guard locking

Chức năng khóa cửa bảo vệ giúp hạn chế việc mở cửa trong thời điểm máy đang ở trạng thái nguy hiểm.

Đây là chức năng đặc biệt quan trọng đối với các máy mà việc mở cửa ngay lập tức có thể tạo ra rủi ro cho người vận hành.

Guard locking monitoring

Thiết bị có khả năng giám sát trạng thái của cơ cấu khóa. Thông tin này được đưa vào hệ thống điều khiển để xác định trạng thái an toàn của cửa.

Emergency Stop

Mã 121861 được cấu hình với một Emergency Stop có đèn, cho phép người vận hành nhanh chóng thực hiện thao tác dừng khẩn cấp khi xảy ra tình huống bất thường.

Illuminated pushbuttons

Hai nút nhấn có đèn được tích hợp trên thiết bị có thể được sử dụng làm các phần tử điều khiển tại khu vực cửa máy, tùy theo thiết kế của hệ thống.

Việc tích hợp các nút điều khiển ngay trên gate box giúp giảm số lượng thiết bị cần bố trí riêng tại khu vực cửa.

Thông số kỹ thuật MGB-L1B-PNA-L-121861

Hạng mục	Thông tin
Thương hiệu	EUCHNER
Model	MGB-L1B-PNA-L-121861
Order No.	121861
Dòng sản phẩm	MGB Multifunctional Gate Box
Module	Evaluation module & bus module
Chức năng chính	Guard locking
Giám sát khóa	Có
Giao tiếp	PROFINET
Safety communication	PROFIsafe
PROFINET RT Switch	Có
Emergency Stop	1, có đèn
Nút nhấn có đèn	2
Kết nối	M12 / 7/8 inch
M12 connector	D-coded
Coding	Unicode
Điện áp	24 V DC
Dòng tiêu thụ tối đa	500 mA
Cấp bảo vệ	IP54
Lực khóa FZh	2.000 N
Nhiệt độ môi trường	-20 … +55 °C
Safety class	III

Lưu ý: cấu hình thực tế cần được xác nhận theo Order No. và datasheet của thiết bị trước khi đặt hàng, đặc biệt khi sử dụng để thay thế một MGB hiện hữu.

Ứng dụng thực tế của MGB-L1B-PNA-L-121861

MGB-L1B-PNA-L-121861 có thể được sử dụng trong nhiều hệ thống máy cần kiểm soát cửa bảo vệ và truyền thông với hệ thống điều khiển.

Máy CNC

Trong máy CNC, cửa bảo vệ giúp ngăn người vận hành tiếp xúc với vùng gia công. MGB có thể đảm nhiệm việc giám sát và khóa cửa theo logic an toàn của máy.

Robot công nghiệp

Đối với robot cell, cửa hoặc cổng bảo vệ là một phần quan trọng của hệ thống safety. MGB có thể được tích hợp với hệ thống điều khiển để quản lý trạng thái cửa trước khi robot được phép hoạt động.

Máy ép và máy dập

Các thiết bị này thường có lực tác động lớn. Việc kiểm soát cửa bảo vệ và trạng thái khóa giúp hạn chế khả năng người vận hành tiếp cận vùng nguy hiểm trong quá trình máy hoạt động.

Dây chuyền tự động hóa

Trong các dây chuyền có nhiều khu vực bảo vệ, MGB có thể được sử dụng tại các cửa truy cập và kết nối vào mạng PROFINET của toàn hệ thống.

Máy đóng gói

Máy đóng gói tốc độ cao có thể chứa nhiều cơ cấu chuyển động. Việc tích hợp gate box giúp quản lý cửa bảo vệ và các thao tác vận hành tại từng khu vực của máy.

Ưu điểm khi sử dụng MGB-L1B-PNA-L-121861

Tích hợp nhiều chức năng

Thay vì bố trí riêng công tắc cửa, khóa cửa, Emergency Stop và nút nhấn, MGB kết hợp nhiều chức năng trong một thiết bị.

Phù hợp hệ thống PROFINET

Model 121861 được thiết kế cho hệ thống sử dụng PROFINET và PROFIsafe, phù hợp với kiến trúc tự động hóa hiện đại.

Giảm thiết bị phụ trợ

PROFINET RT Switch được tích hợp trong thiết bị giúp đơn giản hóa việc kết nối mạng tại khu vực lắp đặt.

Thiết kế hướng đến machine safety

MGB được phát triển chuyên cho các ứng dụng liên quan đến cửa bảo vệ và an toàn máy, thay vì chỉ sử dụng một thiết bị đóng/ngắt thông thường.

MGB-L1B-PNA-L-121861 và các thiết bị EUCHNER khác

Trong một hệ thống machine safety hoàn chỉnh, MGB-L1B-PNA-L-121861 có thể được kết hợp với các sản phẩm khác của EUCHNER như:

• Safety switch.
• Transponder-coded safety switch.
• Guard locking device.
• Safety sensor.
• Emergency Stop.
• Control panel.
• Safety evaluation module.
• Thiết bị giao tiếp và phụ kiện MGB.
