Trong nhiều hệ thống tự động hóa, máy tính công nghiệp vẫn cần giao tiếp với các thiết bị sử dụng chuẩn serial truyền thống như RS-232, RS-422 hoặc RS-485. Khi số lượng thiết bị kết nối tăng lên, các cổng giao tiếp tiêu chuẩn trên máy tính có thể không còn đáp ứng đủ.

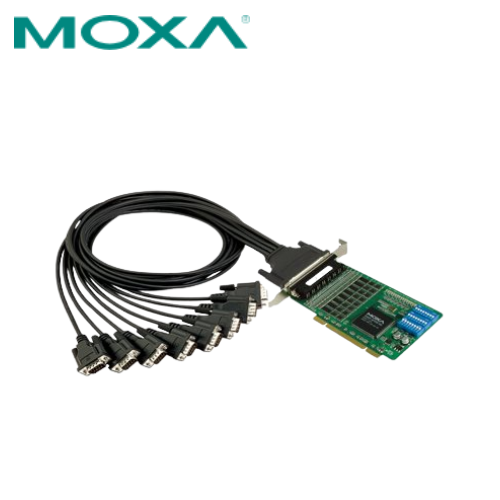

CP-118U Moxa Vietnam là card giao tiếp serial đa cổng của Moxa, được thiết kế để mở rộng máy tính với 8 cổng serial và hỗ trợ đồng thời RS-232, RS-422 và RS-485. Sản phẩm sử dụng giao tiếp 32-bit Universal PCI, phù hợp với các PC công nghiệp, máy chủ và hệ thống tự động hóa cần nhiều cổng truyền thông nối tiếp.

CP-118U Moxa là gì?

Moxa CP-118U là một 8-port Universal PCI serial board, thuộc dòng CP-118U/138U của Moxa.

Thay vì sử dụng nhiều bộ chuyển đổi USB-to-Serial rời, CP-118U cho phép tích hợp nhiều cổng serial trực tiếp vào máy tính thông qua khe Universal PCI.

Điểm đáng chú ý của CP-118U là mỗi card cung cấp 8 cổng serial, đồng thời hỗ trợ ba chuẩn giao tiếp:

• RS-232
• RS-422
• RS-485

Nhờ đó, một máy tính có thể giao tiếp với nhiều thiết bị serial khác nhau mà không cần sử dụng nhiều loại card riêng biệt.

Tại sao CP-118U phù hợp cho hệ thống tự động hóa?

Trong một hệ thống công nghiệp, máy tính có thể phải giao tiếp đồng thời với:

• PLC.
• Bộ điều khiển máy.
• Biến tần.
• Đồng hồ đo.
• Thiết bị cân.
• Máy quét mã vạch.
• Thiết bị POS.
• Modem.
• Bộ điều khiển thiết bị.
• Các thiết bị đo lường sử dụng RS-232/422/485.

Nếu mỗi thiết bị cần một cổng serial riêng, việc bổ sung nhiều adapter có thể khiến hệ thống trở nên phức tạp.

CP-118U giải quyết bài toán này bằng cách cung cấp 8 cổng serial trên cùng một card, giúp tập trung kết nối về một máy tính điều khiển.

8 cổng serial trên một card

CP-118U được trang bị 8 cổng serial và sử dụng đầu nối DB62 female trên card. Moxa cho phép sử dụng các phụ kiện chuyển đổi để đưa tín hiệu từ đầu DB62 sang các đầu nối serial phù hợp với thiết bị bên ngoài.

Thiết kế này giúp giảm số lượng card cần lắp đặt khi máy tính phải quản lý nhiều thiết bị truyền thông nối tiếp.

Ngoài ra, hệ thống có thể hỗ trợ tối đa 8 board trên một PC, tùy theo cấu hình phần cứng và hệ điều hành.

CP-118U hỗ trợ RS-232, RS-422 và RS-485

Một trong những ưu điểm quan trọng của CP-118U Moxa là khả năng hỗ trợ ba chuẩn serial phổ biến.

RS-232

RS-232 thường được sử dụng trong các thiết bị yêu cầu kết nối điểm-điểm, chẳng hạn như thiết bị đo, modem, máy quét hoặc thiết bị điều khiển.

CP-118U hỗ trợ các tín hiệu như TxD, RxD, RTS, CTS, DTR, DSR, DCD và GND.

RS-422

RS-422 phù hợp với những ứng dụng yêu cầu truyền tín hiệu vi sai và khả năng truyền thông ổn định hơn trong môi trường công nghiệp.

CP-118U hỗ trợ các tín hiệu Tx+, Tx-, Rx+, Rx-, RTS+, RTS-, CTS+, CTS- và GND.

RS-485

RS-485 là chuẩn giao tiếp rất phổ biến trong tự động hóa công nghiệp.

CP-118U hỗ trợ:

• RS-485 2-wire.
• RS-485 4-wire.

Đối với RS-485 2-wire, tín hiệu chính gồm Data+ và Data-.

Tốc độ truyền dữ liệu lên đến 921.6 kbps

CP-118U hỗ trợ tốc độ truyền từ 50 bps đến 921.6 kbps, đáp ứng nhiều yêu cầu giao tiếp serial khác nhau. Moxa cũng công bố khả năng đạt tốc độ truyền dữ liệu trên 700 kbps và sử dụng 128-byte FIFO nhằm hỗ trợ hiệu suất truyền thông cao.

Đây là yếu tố quan trọng đối với các ứng dụng mà máy tính phải xử lý đồng thời dữ liệu từ nhiều thiết bị serial.

Universal PCI – khả năng tương thích phần cứng

CP-118U sử dụng 32-bit Universal PCI và hỗ trợ bus PCI 3.3 V/5 V cũng như PCI-X theo thông tin của Moxa. Nhờ thiết kế Universal PCI, card có thể được triển khai trên nhiều nền tảng máy tính có khe PCI tương thích.

Đây cũng là điểm cần kiểm tra khi thay thế card giao tiếp serial trong một hệ thống máy tính công nghiệp hiện hữu.

Lưu ý: CP-118U là card Universal PCI, không phải card PCI Express. Khi thay thế một card cũ, cần kiểm tra chính xác loại khe mở rộng trên mainboard trước khi đặt hàng.

Thông số kỹ thuật CP-118U Moxa

Thông số	CP-118U
Hãng sản xuất	Moxa
Model	CP-118U
Loại thiết bị	8-port Universal PCI Serial Board
Số cổng serial	8
Chuẩn serial	RS-232 / RS-422 / RS-485
Bus	32-bit Universal PCI
Connector trên card	DB62 Female
Bộ điều khiển	MU860, tương thích 16C550C
FIFO	128 bytes
Baudrate	50 bps – 921.6 kbps
RS-485	2-wire / 4-wire
Flow Control	None, RTS/CTS, XON/XOFF
Kích thước	82 × 135 mm
Nhiệt độ hoạt động	0 … 55°C
Độ ẩm hoạt động	5 … 95%, không ngưng tụ
LED	Tx/Rx cho từng cổng
Số card tối đa/PC	8
Bảo hành	5 năm

Thông số được đối chiếu theo thông tin sản phẩm CP-118U/138U trên website Moxa.

CP-118U Moxa và hệ thống máy tính công nghiệp

Một cấu trúc ứng dụng điển hình có thể được triển khai như sau:

PC công nghiệp → CP-118U → 8 cổng Serial → Thiết bị hiện trường

Ví dụ:

• Port 1 → PLC.
• Port 2 → Bộ điều khiển biến tần.
• Port 3 → Thiết bị đo.
• Port 4 → Máy quét.
• Port 5 → Bộ điều khiển.
• Port 6 → Đồng hồ đo.
• Port 7 → Thiết bị kiểm tra.
• Port 8 → Thiết bị serial khác.

Việc tập trung các kết nối serial trên một card giúp hệ thống dễ quản lý hơn so với việc sử dụng nhiều bộ chuyển đổi giao tiếp độc lập.

Ứng dụng của Moxa CP-118U

CP-118U được Moxa định hướng cho nhiều ứng dụng như POS, ATM, tự động hóa công nghiệp và các hệ thống tích hợp máy tính.

Trong thực tế, sản phẩm có thể được sử dụng trong:

Tự động hóa công nghiệp

Kết nối PC với PLC, bộ điều khiển, thiết bị đo và các thiết bị sử dụng chuẩn RS-232/422/485.

Hệ thống SCADA

CP-118U có thể cung cấp nhiều cổng serial cho máy tính chạy phần mềm SCADA cần thu thập dữ liệu từ nhiều thiết bị.

Máy kiểm tra và đo lường

Card phù hợp với các hệ thống kiểm tra cần kết nối đồng thời nhiều thiết bị đo qua giao tiếp serial.

POS và ATM

Đây cũng là một trong những nhóm ứng dụng được Moxa nhắc đến khi giới thiệu dòng CP-118U/138U.
