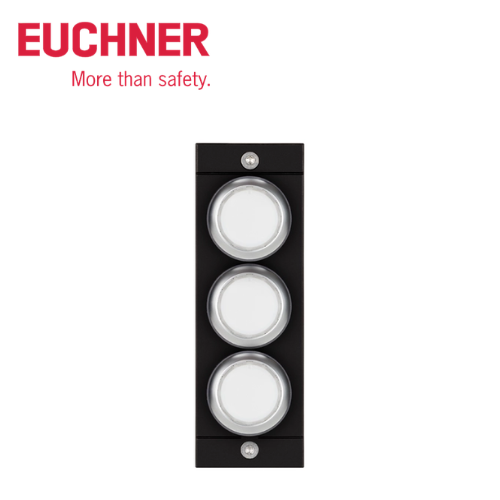

MSM-1-P-CA-PPP-A9-127040 EUCHNER Vietnam

MSM-1-P-CA-PPP-A9-127040 là submodule thuộc dòng MSM-1-P của EUCHNER, được thiết kế để mở rộng chức năng cho các module MGB2 và MCM trong hệ thống điều khiển và bảo vệ máy. Model này tích hợp 3 nút nhấn có đèn, sử dụng kết nối loại P và đi kèm bộ nắp màu (lens set), giúp người vận hành dễ dàng điều khiển và nhận biết trạng thái của từng chức năng.

Với thiết kế nhỏ gọn, vật liệu nhựa gia cường sợi thủy tinh và khả năng làm việc trong môi trường công nghiệp, MSM-1-P-CA-PPP-A9-127040 EUCHNER phù hợp cho các hệ thống máy móc tự động hóa cần bố trí nhiều chức năng điều khiển trên cùng một cụm module.

Tổng quan về MSM-1-P-CA-PPP-A9-127040

MSM-1-P-CA-PPP-A9-127040 có Order No. 127040, thuộc dòng submodule MSM-1-P. Thiết bị được EUCHNER phát triển như một module mở rộng chức năng dành cho MGB2 và MCM.

Điểm nổi bật của model là bố trí 3 illuminated pushbuttons – 3 nút nhấn có đèn. Mỗi vị trí được trang bị một phần tử chuyển mạch 1NO, cho phép sử dụng trong các mạch điều khiển phù hợp. Sản phẩm cũng được cung cấp kèm lens set, giúp tùy biến màu sắc hiển thị trên các nút nhấn.

Đặc điểm nổi bật của MSM-1-P-CA-PPP-A9-127040

1. Tích hợp 3 nút nhấn có đèn

Model MSM-1-P-CA-PPP-A9-127040 được trang bị 3 illuminated pushbuttons tại các vị trí Pos 1, Pos 2 và Pos 3.

Mỗi nút sử dụng một tiếp điểm 1NO, phù hợp để thực hiện các chức năng điều khiển khác nhau trong hệ thống MGB2/MCM.

Việc tích hợp ba nút trên cùng một submodule giúp bố trí giao diện vận hành tập trung, giảm nhu cầu sử dụng nhiều thiết bị điều khiển rời.

2. Hỗ trợ hiển thị bằng đèn LED

Các nút nhấn được thiết kế có chức năng chiếu sáng. Nguồn cấp LED là 24 V DC, phù hợp với nguồn điều khiển phổ biến trong hệ thống tự động hóa công nghiệp.

Đèn trên nút nhấn có thể được sử dụng để cung cấp thông tin trực quan về trạng thái hoặc chức năng của hệ thống, tùy theo cấu hình điều khiển.

3. Bộ lens đi kèm

Một ưu điểm đáng chú ý của model 127040 là sản phẩm được cung cấp kèm lens set ID 163284.

Bộ này bao gồm các nắp màu:

• 3 nắp màu trắng.
• 1 nắp màu xanh dương.
• 1 nắp màu vàng.
• 1 nắp màu xanh lá.
• 1 nắp màu đỏ.

Nhờ đó, người dùng có thể lựa chọn màu sắc phù hợp với cách phân loại chức năng trên máy.

4. Thiết kế dành cho MGB2 và MCM

MSM-1-P-CA-PPP-A9-127040 là submodule mở rộng chức năng cho MGB2 và MCM của EUCHNER. Đây là điểm cần kiểm tra khi thay thế hoặc bổ sung thiết bị, bởi module được thiết kế để tích hợp vào hệ sinh thái MGB2/MCM tương ứng.

5. Thiết kế phù hợp môi trường công nghiệp

Thiết bị sử dụng nhựa gia cường sợi thủy tinh, có khả năng chịu rung và va đập theo EN IEC 60947-5-3. Module có thể lắp đặt theo nhiều hướng khác nhau, giúp thuận tiện khi tích hợp vào thiết bị hoặc hệ thống máy.

Thông số kỹ thuật

Thông số	Giá trị
Thương hiệu	EUCHNER
Model	MSM-1-P-CA-PPP-A9-127040
Order No.	127040
Dòng sản phẩm	MSM-1-P
Loại thiết bị	Submodule
Chức năng	Mở rộng chức năng cho MGB2 và MCM
Kiểu kết nối	P
Số nút nhấn	3
Loại nút	Illuminated pushbutton
Phần tử chuyển mạch	1NO / mỗi nút
Điện áp chuyển mạch	24 V
Dòng chuyển mạch	5–10 mA
Công suất cắt	Max. 0,25 W
Nguồn LED	24 V DC
Dòng tiêu thụ	Max. 30 mA
Nhiệt độ môi trường	-25 đến +55 °C tại UB = 24 V DC
Nhiệt độ lưu trữ	-25 đến +70 °C
Cấp bảo vệ	IP65 (IP20 tùy điều kiện tích hợp)
Vật liệu	Nhựa gia cường sợi thủy tinh
Hướng lắp đặt	Có thể lắp theo mọi hướng
Khả năng chịu rung/va đập	Theo EN IEC 60947-5-3
Submodule width	1
Software ID	127040
Bộ lens	Kèm lens set ID 163284

Thông số trên được tổng hợp từ trang sản phẩm và datasheet chính thức của EUCHNER cho Order No. 127040.

Ứng dụng của MSM-1-P-CA-PPP-A9-127040

Một số ứng dụng tiêu biểu:

• Máy móc tự động hóa công nghiệp.
• Dây chuyền sản xuất tự động.
• Hệ thống bảo vệ và điều khiển máy.
• Máy đóng gói.
• Máy gia công và máy CNC.
• Robot và cell robot.
• Hệ thống sản xuất cần nhiều nút điều khiển tại một vị trí.
• Hệ thống sử dụng MGB2 của EUCHNER.
• Hệ thống mở rộng chức năng thông qua MCM.
• Các cụm điều khiển cần nút nhấn có đèn báo trạng thái.
