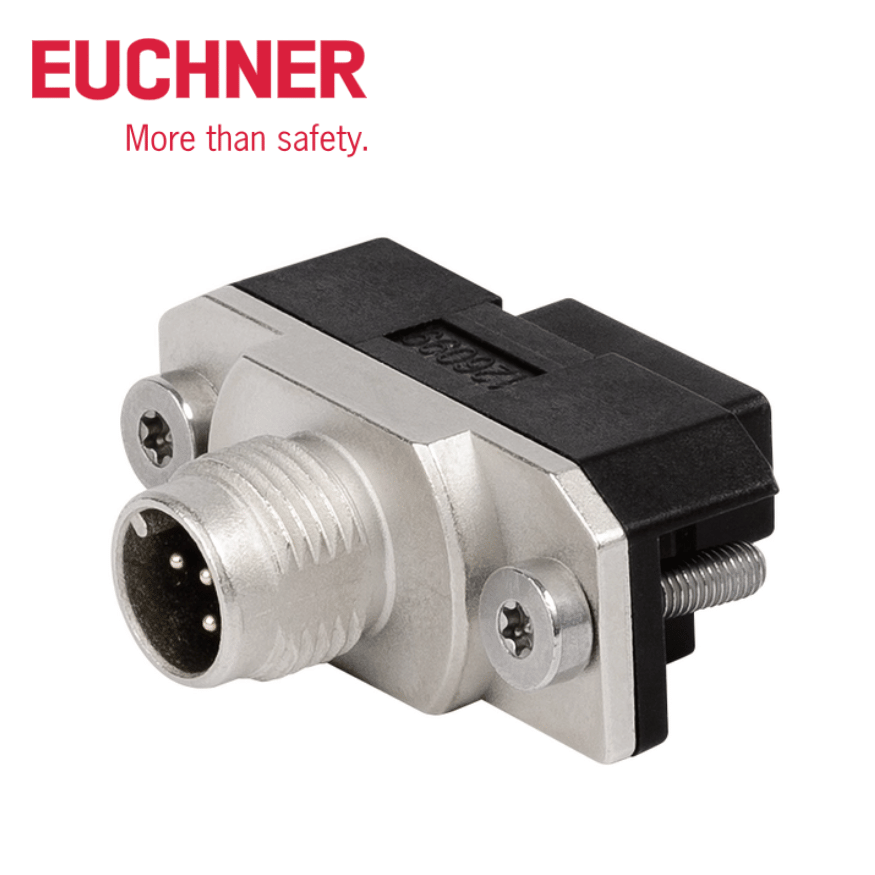

AC-MC-SB-M-A-157024 Euchner Vietnam

AC-MC-SB-M-A-157024 EUCHNER là đầu nối module MLI (M12), 5 chân, dạng plug, được sử dụng để kết nối các module trong hệ thống MLI của EUCHNER. Sản phẩm có thiết kế thẳng, chuẩn kết nối M12 × 1 A-coded, hỗ trợ kết nối giữa các thành phần của hệ thống MGB2 Modular và các thiết bị tương thích.

Với thiết kế nhỏ gọn, vỏ chắc chắn, cấp bảo vệ IP65 khi được siết đúng với đầu nối đối ứng, AC-MC-SB-M-A-157024 phù hợp với các hệ thống tự động hóa công nghiệp, máy móc và giải pháp an toàn sử dụng nền tảng EUCHNER.

AC-MC-SB-M-A-157024 là gì?

AC-MC-SB-M-A-157024 là Module Connector MLI, mã đặt hàng 157024, được EUCHNER phát triển cho hệ thống kết nối module MLI.

Thiết bị có một đầu kết nối dạng plug với 2 vít M4 để cố định module và đầu còn lại là kết nối M12 5 chân dạng plug với terminal screw connection. Thiết kế này cho phép module connector đóng vai trò là điểm kết nối cơ khí và điện giữa các module trong hệ thống.

Theo tài liệu ứng dụng của EUCHNER, mã 157024 được sử dụng trong các cấu hình MGB2 Modular cùng với locking module, handle module, bus module và các thành phần MLI khác.

Thông tin cơ bản

• Thương hiệu: EUCHNER
• Model: AC-MC-SB-M-A-157024
• Order No.: 157024
• Loại sản phẩm: Module Connector MLI
• Chuẩn kết nối: M12 × 1
• Số chân: 5 pin
• Kiểu: Straight / thẳng
• Mã hóa M12: A-coded
• Kết nối MLI: 5-pin M12x1
• Điện áp định mức: 30 V
• Điện áp theo thông số kết nối: 36 V
• Dòng định mức: 4 A tại 40 °C
• Cấp bảo vệ: IP65 khi kết nối và siết đúng
• Order number: 157024.

Vai trò của Module Connector MLI trong hệ thống EUCHNER

Trong hệ thống MGB2 Modular, nhiều thành phần có thể được kết hợp để tạo thành một giải pháp bảo vệ máy hoàn chỉnh.

Ví dụ, một cấu hình MGB2 có thể bao gồm:

• Modular Bus Module MBM
• Locking Module MGB2-L
• Handle Module MGB2-H
• Submodule MSM
• Module Connector MLI
• Blanking Cover MLI

Trong cấu hình này, AC-MC-SB-M-A-157024 đảm nhiệm vai trò kết nối module MLI. EUCHNER liệt kê mã 157024 trực tiếp trong các cấu hình MGB2 Modular cùng với các module nói trên.

Do đó, đây không phải là một công tắc an toàn độc lập hay một locking module. AC-MC-SB-M-A-157024 là linh kiện kết nối dành cho hệ thống module EUCHNER.

Thiết kế M12 5 chân A-coded

Một đặc điểm quan trọng của AC-MC-SB-M-A-157024 là sử dụng kết nối M12 × 1, 5 pin, A-coded theo EN 61076-2-101.

M12 là chuẩn kết nối phổ biến trong tự động hóa công nghiệp nhờ thiết kế nhỏ gọn và khả năng chống chịu tốt trong môi trường máy móc.

Đối với model 157024, đầu nối có:

M12 × 1 → 5 pin → Male plug → A-coded

Thiết kế này giúp đảm bảo việc kết nối đúng với các thành phần tương thích của hệ thống MLI.

Hai kiểu kết nối trên AC-MC-SB-M-A-157024

AC-MC-SB-M-A-157024 có hai phần kết nối với đặc điểm khác nhau.

Connection 1

• 2 × M4 screws
• Male plug
• 5 pins
• Vỏ đầu nối bằng plastic
• IP65 khi được bắt vít đúng với thành phần đối ứng
• Khoảng 100 insertion cycles

Phần này phục vụ việc cố định và kết nối module.

Connection 2

• Screw connection
• Male plug
• M12 × 1
• 5 pins
• A-coded
• Theo EN 61076-2-101
• IP65 khi được siết đúng
• Khoảng 100 insertion cycles

Vỏ đầu nối sử dụng plastic kết hợp die-cast zinc mạ nickel, trong khi cơ cấu khóa sử dụng die-cast zinc mạ nickel.

Thông số kỹ thuật

Thông số	Giá trị
Thương hiệu	EUCHNER
Model	AC-MC-SB-M-A-157024
Order No.	157024
Loại	Module Connector MLI
Kết nối MLI	5-pin, M12 × 1
Kiểu đầu nối	Straight
Số chân	5 pin
Chuẩn M12	EN 61076-2-101
Coding	A-coded
Kiểu tiếp điểm	Male plug
Điện áp định mức	30 V
Điện áp theo thông số kết nối	36 V
Dòng định mức	4 A tại 40 °C
Connection 1	2 × M4 screws
Connection 2	Screw connection
Cấp bảo vệ	IP65
Chu kỳ cắm/rút	100
Nhiệt độ môi trường	-30 … +55 °C
Nhiệt độ lưu trữ	-30 … +70 °C
Vật liệu vỏ Connection 1	Plastic
Vật liệu vỏ Connection 2	Plastic, die-cast zinc, nickel plated
Vật liệu plug lock	Die-cast zinc, nickel plated
Cấp ô nhiễm	3

Ưu điểm

Kết nối MLI chuyên dụng

AC-MC-SB-M-A-157024 được thiết kế riêng cho hệ thống MLI, giúp kết nối các module tương thích trong kiến trúc EUCHNER.

Chuẩn M12 phổ biến

Sử dụng M12 × 1, 5 pin, A-coded giúp thiết bị phù hợp với hệ thống kết nối công nghiệp tương ứng.

Thiết kế chắc chắn

Phần khóa sử dụng die-cast zinc mạ nickel, giúp tăng độ bền cơ học trong quá trình lắp đặt và tháo lắp.

Cấp bảo vệ IP65

Khi được lắp đặt và siết đúng với đầu nối đối ứng, kết nối đạt IP65, phù hợp với nhiều ứng dụng máy móc công nghiệp.

Tích hợp trong MGB2 Modular

Mã 157024 được EUCHNER sử dụng trong các cấu hình MGB2 Modular thực tế, cho phép kết nối locking module, handle module, submodule và các thành phần MLI theo cấu hình hệ thống.

Ứng dụng của AC-MC-SB-M-A-157024

Hệ thống MGB2 Modular

Đây là một trong những ứng dụng tiêu biểu của module connector 157024. Sản phẩm có thể được sử dụng cùng các module MGB2 Modular tương thích.

Hệ thống bảo vệ máy

Trong các hệ thống bảo vệ máy, MGB2 có thể kết hợp locking module, handle module, bus module và các thành phần mở rộng. AC-MC-SB-M-A-157024 đảm nhiệm phần kết nối module MLI trong cấu hình này.

Máy tự động hóa

Có thể sử dụng trong các máy tự động hóa, dây chuyền sản xuất và robot cell sử dụng giải pháp an toàn của EUCHNER.

Dây chuyền sản xuất công nghiệp

Các hệ thống có nhiều module MLI cần kết nối nhỏ gọn và chắc chắn có thể sử dụng module connector này theo cấu hình được nhà sản xuất hỗ trợ.

AC-MC-SB-M-A-157024 và MGB2 Modular

Nếu khách hàng đang thay thế linh kiện trong MGB2, cần xác nhận:

1. Model MGB2 hiện tại.
2. Cấu hình MLI của hệ thống.
3. Module đang kết nối với AC-MC-SB-M-A-157024.
4. Số chân và kiểu coding.
5. Kiểu kết nối cơ khí.
6. Yêu cầu về IP65.
7. Mã Order No. của linh kiện cũ.
