MSM-1-P-CA-BPP-A1-136687 Euchner Vietnam

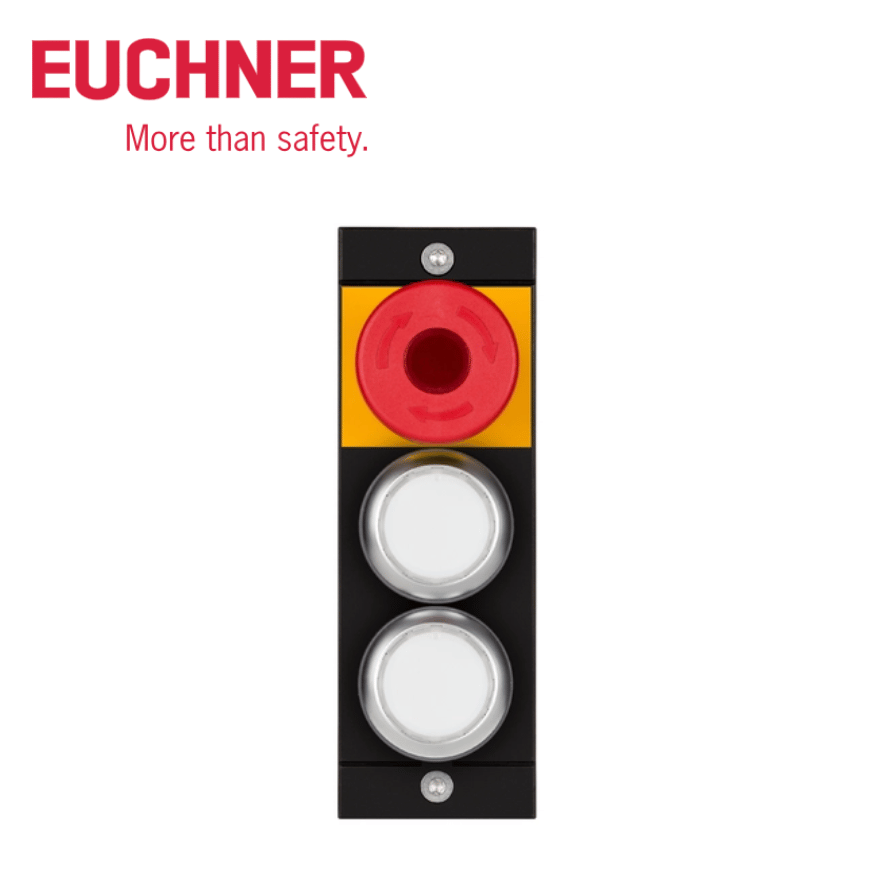

MSM-1-P-CA-BPP-A1-136687 EUCHNER là submodule thuộc hệ thống MGB2 Modular và MCM, được thiết kế để mở rộng chức năng điều khiển trên các hệ thống an toàn máy. Sản phẩm tích hợp 1 nút dừng khẩn cấp có đèn và 2 nút nhấn có đèn, phù hợp cho máy tự động hóa, dây chuyền sản xuất, robot công nghiệp và các hệ thống bảo vệ máy.

Với thiết kế module nhỏ gọn, nguồn LED 24 V DC, cấp bảo vệ phù hợp cho môi trường công nghiệp và khả năng tích hợp vào hệ thống MGB2/MCM, MSM-1-P-CA-BPP-A1-136687 là giải pháp hữu ích khi cần kết hợp chức năng dừng khẩn cấp, điều khiển và hiển thị trên cùng một cụm module.

Thông tin sản phẩm MSM-1-P-CA-BPP-A1-136687

• Thương hiệu: EUCHNER
• Model: MSM-1-P-CA-BPP-A1-136687
• Order No.: 136687
• Dòng sản phẩm: MSM
• Loại: Submodule
• Hệ thống tương thích: MGB2 / MCM
• Emergency Stop: 1 nút dừng khẩn cấp có đèn
• Pushbutton: 2 nút nhấn có đèn
• Tiêu chuẩn Emergency Stop: ISO 13850
• Nguồn LED: 24 V DC
• Connection type: P
• Submodule width: 1
• Cấp bảo vệ: IP65 khi được lắp đặt phù hợp
• Vật liệu: Nhựa gia cường sợi thủy tinh

MSM-1-P-CA-BPP-A1-136687 là gì?

MSM-1-P-CA-BPP-A1-136687 là một submodule điều khiển của EUCHNER, được sử dụng để mở rộng chức năng cho hệ thống MGB2 và MCM.

Thay vì phải bố trí riêng từng nút điều khiển trên cửa máy hoặc tủ điều khiển, submodule này tích hợp nhiều chức năng trong một thiết bị:

• 1 Emergency Stop có đèn.
• 2 Illuminated Pushbuttons.
• Các phần tử điều khiển được bố trí trong một module có kích thước nhỏ gọn.
• Có thể kết hợp với các thành phần khác trong hệ thống MGB2 Modular.

Thiết kế này giúp nhà sản xuất máy linh hoạt hơn khi xây dựng cụm điều khiển và bảo vệ cửa máy.

Cấu tạo và chức năng của MSM-1-P-CA-BPP-A1-136687

1. Nút dừng khẩn cấp có đèn

MSM-1-P-CA-BPP-A1-136687 được tích hợp 1 illuminated emergency stop.

Nút dừng khẩn cấp được thiết kế theo ISO 13850, giúp người vận hành dễ dàng nhận biết và tác động khi xuất hiện tình huống cần đưa máy về trạng thái an toàn.

Phần Emergency Stop sử dụng 2 tiếp điểm được dẫn động cưỡng bức, phù hợp để tích hợp vào mạch an toàn được thiết kế theo yêu cầu của máy.

2. Hai nút nhấn có đèn

Ngoài Emergency Stop, module còn có 2 illuminated pushbuttons.

Tùy theo thiết kế của máy, hai nút này có thể được sử dụng cho các chức năng như:

• Start.
• Reset.
• Acknowledge.
• Điều khiển chức năng phụ.
• Chuyển đổi hoặc xác nhận trạng thái máy.

Đèn LED sử dụng nguồn 24 V DC, giúp người vận hành dễ nhận biết trạng thái của nút.

Thông số kỹ thuật MSM-1-P-CA-BPP-A1-136687 EUCHNER

Thông số	Chi tiết
Model	MSM-1-P-CA-BPP-A1-136687
Order No.	136687
Thương hiệu	EUCHNER
Loại sản phẩm	Submodule
Dòng sản phẩm	MSM
Hệ thống sử dụng	MGB2 / MCM
Connection type	P
Emergency Stop	1
Illuminated Pushbutton	2
Emergency Stop standard	ISO 13850
Emergency Stop contacts	2 PD
Pushbutton contacts	1 NO/nút
LED supply	24 V DC
Current consumption	Max. 32 mA
Submodule width	1
Cấp bảo vệ	IP65 khi lắp đặt phù hợp
Nhiệt độ môi trường	-25 … +55 °C
Nhiệt độ lưu trữ	-25 … +70 °C
Vật liệu	Nhựa gia cường sợi thủy tinh
Lens set	Có
Khối lượng	Khoảng 0,115 kg

Ưu điểm của MSM-1-P-CA-BPP-A1-136687

Tích hợp nhiều chức năng trong một module

Một trong những ưu điểm đáng chú ý của MSM-1-P-CA-BPP-A1-136687 là khả năng kết hợp Emergency Stop và hai nút nhấn có đèn trong cùng một submodule.

Điều này giúp tiết kiệm không gian trên cụm cửa máy hoặc bảng điều khiển.

Phù hợp hệ thống MGB2 Modular

MSM-1-P-CA-BPP-A1-136687 được phát triển để sử dụng trong hệ sinh thái MGB2/MCM, giúp mở rộng chức năng của hệ thống mà không cần bố trí thêm quá nhiều thiết bị bên ngoài.

Emergency Stop dễ nhận biết

Nút dừng khẩn cấp có đèn giúp tăng khả năng nhận diện trực quan tại vị trí vận hành.

Trong môi trường nhà máy có nhiều máy móc, việc nhận biết nhanh vị trí Emergency Stop có ý nghĩa quan trọng đối với thao tác của người vận hành.

Nguồn LED 24 V DC

Nguồn 24 V DC là mức điện áp phổ biến trong hệ thống điều khiển công nghiệp, giúp thuận tiện khi tích hợp với nguồn điều khiển hiện hữu.

Thiết kế nhỏ gọn

Submodule có width = 1, cho phép tích hợp nhiều chức năng trong không gian tương đối nhỏ.

Ứng dụng

Máy tự động hóa

Sản phẩm có thể được sử dụng trên các máy tự động cần kết hợp chức năng dừng khẩn cấp với các nút điều khiển như Start hoặc Reset.

Robot công nghiệp

Trong các robot cell, MSM-1-P-CA-BPP-A1-136687 có thể được tích hợp vào cụm điều khiển cùng hệ thống cửa bảo vệ và khóa an toàn MGB2.

Dây chuyền sản xuất

Submodule phù hợp với các dây chuyền sản xuất tự động cần bố trí các nút điều khiển tại nhiều vị trí khác nhau.

Máy đóng gói

Các máy đóng gói thường có nhiều cơ cấu chuyển động và yêu cầu bố trí Emergency Stop dễ tiếp cận. MSM-1-P có thể được sử dụng để kết hợp Emergency Stop với các nút điều khiển phụ.

Máy CNC và máy gia công

Có thể tích hợp trên cụm cửa hoặc khu vực vận hành máy CNC để cung cấp nút dừng khẩn cấp cùng các chức năng điều khiển bổ sung.

Hệ thống bảo vệ máy

Đây là nhóm ứng dụng quan trọng của MSM-1-P khi kết hợp cùng MGB2 Modular, hệ thống khóa cửa an toàn và các thiết bị điều khiển an toàn của EUCHNER.

MSM-1-P-CA-BPP-A1-136687

Trong một hệ thống MGB2 Modular, nhiều thành phần có thể được kết hợp để tạo thành giải pháp bảo vệ máy hoàn chỉnh.

Một cấu hình có thể bao gồm:

MGB2 Locking Module → MGB2 Handle Module → Bus Module → Module Connector → MSM Submodule

Trong cấu hình này, MSM-1-P-CA-BPP-A1-136687 đảm nhiệm phần điều khiển và dừng khẩn cấp.

Nhờ kiến trúc dạng module, nhà sản xuất máy có thể lựa chọn số lượng và loại submodule tùy theo yêu cầu của từng ứng dụng.

• Model: MSM-1-P-CA-BPP-A1-136687
• Order No.: 136687
• Hệ thống MGB2/MCM đang sử dụng.
• Connection type.
• Số lượng và loại nút điều khiển.
• Điện áp LED 24 V DC.
• Cấu hình mạch Emergency Stop.
• Kích thước và vị trí lắp đặt.
• Lens và màu sắc hiển thị nếu cần thay đổi.
