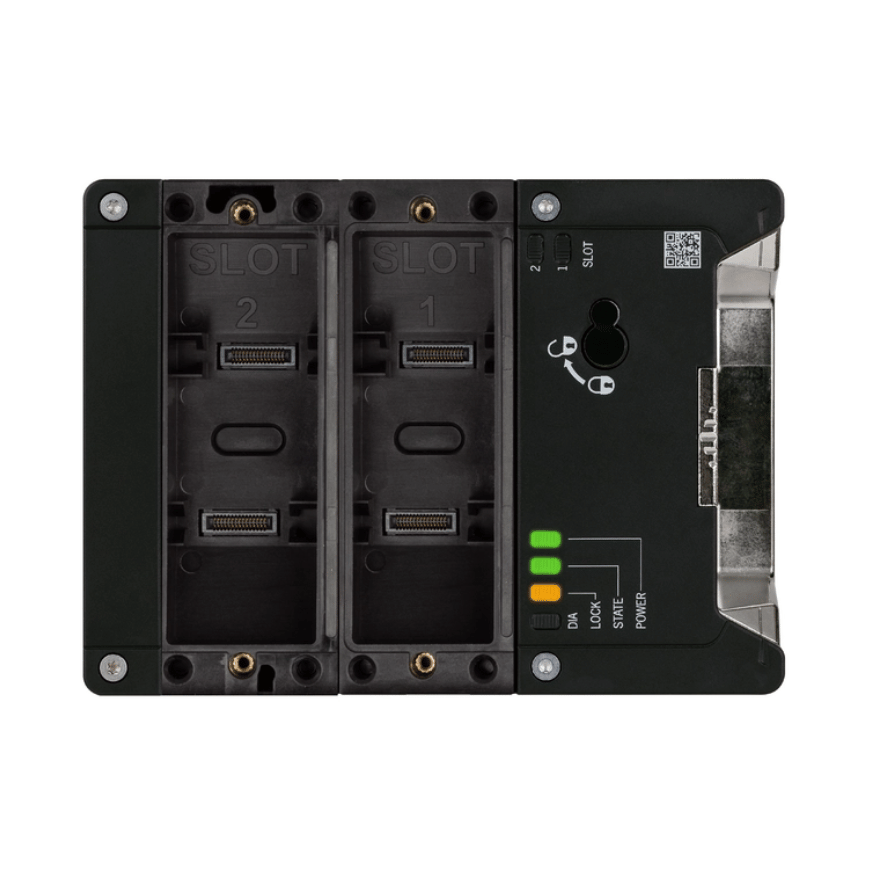

MGB2-L1-MLI-U-Y0000-BJ-136776 Euchner Vietnam

MGB2-L1-MLI-U-Y0000-BJ-136776 EUCHNER là mô-đun khóa bảo vệ thuộc dòng MGB2 Modular, được thiết kế để kiểm soát và khóa các cửa bảo vệ trong máy móc, dây chuyền tự động hóa và hệ thống sản xuất công nghiệp. Thiết bị cung cấp chức năng guard locking có giám sát, giúp bảo vệ người vận hành hoặc duy trì điều kiện an toàn cho quá trình sản xuất.

Model 136776 sử dụng nguyên lý khóa bằng lực lò xo và mở khóa bằng cách cấp điện cho solenoid. Thiết bị có thể kết nối với bus module MBM, hỗ trợ xây dựng hệ thống bảo vệ máy theo kiến trúc MGB2 Modular của EUCHNER.

MGB2-L1-MLI-U-Y0000-BJ-136776 là gì?

MGB2-L1-MLI-U-Y0000-BJ-136776 là locking module thuộc dòng Multifunctional Gate Box MGB2 của EUCHNER.

Đây không chỉ là một công tắc cửa an toàn thông thường mà là mô-đun khóa cửa bảo vệ được thiết kế để tích hợp vào hệ thống an toàn máy. Mô-đun có khả năng giám sát vị trí cửa và trạng thái khóa, đồng thời hỗ trợ đánh giá các chức năng an toàn ở mức Category 4 / PL e theo cấu hình hệ thống phù hợp.

Model này có các đặc điểm chính:

• Thương hiệu: EUCHNER
• Dòng sản phẩm: MGB2
• Model: MGB2-L1-MLI-U-Y0000-BJ-136776
• Order No.: 136776
• Loại: Locking Module
• Nguyên lý khóa: khóa bằng lực lò xo
• Nguyên lý mở khóa: cấp điện cho solenoid
• Mã hóa transponder: Unicode
• Kết nối: dành cho bus module MBM
• Phiên bản: không có blanking covers
• Cơ cấu cửa: door stop có thể điều chỉnh trái/phải
• Cấp bảo vệ: IP65 khi được lắp đặt đúng
• Lực khóa FZh: 2.000 N

Nguyên lý hoạt động của MGB2-L1

Điểm quan trọng của MGB2-L1 là thiết bị sử dụng closed-circuit current principle.

Ở trạng thái khóa, lực lò xo duy trì cơ cấu khóa. Để mở khóa, điện áp được cấp vào solenoid khóa. Cách thiết kế này giúp hệ thống duy trì trạng thái khóa trong điều kiện mất điện, phù hợp với các ứng dụng cần bảo vệ con người hoặc ngăn việc mở cửa trong khi máy đang ở trạng thái nguy hiểm.

Đây là điểm khác biệt đáng chú ý khi lựa chọn thiết bị khóa cửa an toàn cho máy móc có vùng nguy hiểm.

Thiết kế Modular của EUCHNER MGB2

MGB2 được xây dựng theo kiến trúc Modular, cho phép kết hợp nhiều mô-đun để tạo thành một giải pháp bảo vệ máy phù hợp với từng ứng dụng.

Mô-đun khóa MGB2-L1-MLI-U-Y0000-BJ-136776 có thể kết nối với MBM bus module. Ngoài mô-đun khóa, hệ thống MGB2 có thể kết hợp với các module chức năng khác như emergency stop, push button, handle module và các submodule tương ứng.

Cấu trúc này giúp giảm nhu cầu sử dụng nhiều thiết bị độc lập trên cùng một cửa bảo vệ.

Thông số kỹ thuật MGB2-L1-MLI-U-Y0000-BJ-136776

Thông số	Giá trị
Thương hiệu	EUCHNER
Model	MGB2-L1-MLI-U-Y0000-BJ-136776
Order No.	136776
Dòng sản phẩm	MGB2
Loại thiết bị	Locking Module
Chức năng	Guard locking / Interlocking
Nguyên lý khóa	Closed-circuit current principle
Cơ cấu khóa	Lực lò xo
Mở khóa	Cấp điện cho solenoid
Mã hóa transponder	Unicode
Kết nối hệ thống	Bus module MBM
Cấp bảo vệ	IP65
Điện áp cách điện định mức Ui	75 V
Điện áp xung định mức Uimp	0,5 kV
Dòng tiêu thụ	Max. 350 mA
Cấp an toàn điện	III
Lực khóa FZh	2.000 N
Nhiệt độ môi trường	-30 … +55 °C tại UB = 24 V DC
Nhiệt độ lưu trữ	-30 … +70 °C
Tuổi thọ cơ khí tổng	1 × 10⁶ chu kỳ
Tần số đóng cắt	0,25 Hz
Vật liệu vỏ	Nhựa gia cường sợi thủy tinh, kẽm đúc mạ nickel
Khả năng đổi chiều cửa	Có, trái/phải
Chuẩn liên quan	EN IEC 60947-5-3, EN ISO 13849-1, EN IEC 62061

Các thông số trên áp dụng cho cấu hình MGB2-L1-MLI-U-Y0000-BJ-136776; khi thay đổi module hoặc cấu hình hệ thống, cần kiểm tra lại thông số tương ứng.

MGB2-L1 đạt Category 4 / PL e

Một trong những ưu điểm quan trọng của MGB2 là khả năng sử dụng trong các hệ thống an toàn máy yêu cầu mức độ bảo vệ cao.

Theo dữ liệu EUCHNER, các chức năng như:

• Điều khiển guard locking;
• Giám sát vị trí cửa bảo vệ;
• Giám sát trạng thái khóa;
• Đánh giá các tín hiệu an toàn;

có thể đạt Category 4 / PL e và Maximum SIL 3 với các giá trị an toàn được nhà sản xuất công bố. Thời gian nhiệm vụ được công bố là 20 năm.

Điều này khiến MGB2-L1 phù hợp với những hệ thống máy móc cần kiểm soát chặt chẽ việc truy cập vào khu vực nguy hiểm.

Khả năng điều chỉnh hướng cửa

MGB2-L1 được thiết kế để có thể thay đổi door stop từ bên phải sang bên trái hoặc ngược lại.

Tính năng này giúp kỹ thuật viên dễ dàng thích nghi thiết bị với hướng mở cửa thực tế của máy mà không nhất thiết phải thay đổi sang một locking module khác.

Đây là ưu điểm hữu ích trong quá trình thiết kế, lắp đặt hoặc cải tạo máy.

Ứng dụng của MGB2-L1-MLI-U-Y0000-BJ-136776

MGB2-L1 có thể được sử dụng trong nhiều hệ thống tự động hóa và máy móc công nghiệp, đặc biệt tại những vị trí cần khóa cửa bảo vệ.

Một số ứng dụng tiêu biểu gồm:

Máy tự động hóa công nghiệp

Lắp đặt trên cửa bảo vệ của máy CNC, máy gia công, máy lắp ráp hoặc máy tự động để ngăn người vận hành tiếp cận khu vực nguy hiểm khi máy đang hoạt động.

Dây chuyền sản xuất

MGB2 có thể được sử dụng tại các cửa bảo vệ trên dây chuyền sản xuất tự động, robot cell và khu vực có chuyển động cơ khí.

Robot công nghiệp

Trong robot cell, cửa bảo vệ cần được kiểm soát trước khi robot hoạt động. MGB2-L1 có thể đảm nhiệm chức năng khóa cửa và giám sát trạng thái cửa thông qua hệ thống an toàn.

Máy đóng gói

Thiết bị phù hợp với các máy đóng gói có vùng chuyển động nguy hiểm cần được bảo vệ bằng cửa hoặc guard door.

Máy gia công và máy công cụ

Có thể sử dụng cho các cửa bảo vệ cần khóa trong quá trình gia công để hạn chế việc tiếp cận vùng nguy hiểm.

Hệ thống sản xuất tự động

Kiến trúc Modular giúp MGB2 có thể được tích hợp vào các hệ thống an toàn máy có nhiều chức năng điều khiển và giám sát khác nhau.

MGB2-L1 và hệ thống MBM

Một điểm cần lưu ý khi lựa chọn MGB2-L1-MLI-U-Y0000-BJ-136776 là đây là một locking module, được thiết kế để kết nối với bus module MBM chứ không nên hiểu đơn giản như một công tắc cửa độc lập.

Bus module đóng vai trò kết nối các module MGB2 với hệ thống điều khiển và mạng an toàn của máy. Tùy phiên bản MBM, hệ thống có thể được tích hợp với các nền tảng điều khiển công nghiệp khác nhau.

Do đó, khi thay thế một thiết bị MGB2 trong máy đang vận hành, cần kiểm tra đồng thời:

1. Model locking module hiện tại.
2. Bus module MBM đang sử dụng.
3. Các submodule được lắp trên MGB2.
4. Kiểu mã hóa transponder.
5. Hướng cửa.
6. Cấu hình dây và connector.
7. Yêu cầu an toàn của toàn bộ hệ thống.
