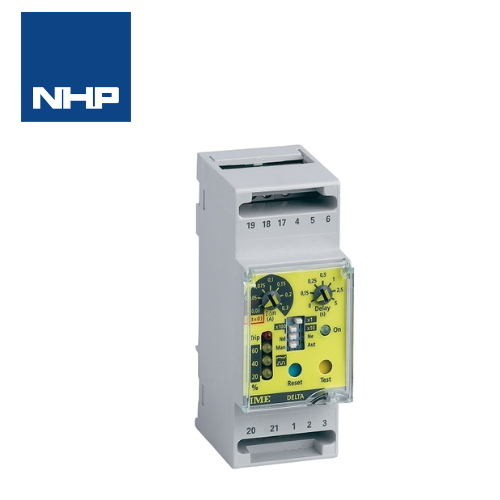

NHP RD3AF14 Digital Relay Vietnam

NHP RD3AF14 Digital Relay là relay giám sát dòng rò đất thuộc dòng IME Earth Leakage Relay, được NHP phân phối cho các ứng dụng bảo vệ và giám sát hệ thống điện. Model RD3AF14 sử dụng nguồn điều khiển 240V AC, lắp đặt trên thanh DIN và cho phép cài đặt dòng tác động trong phạm vi 0,03–30 A, phù hợp với nhiều cấu hình bảo vệ chống dòng rò trong tủ điện công nghiệp.

Thông tin tổng quan NHP RD3AF14

NHP RD3AF14 không chỉ là một relay đóng/cắt thông thường mà là Earth Leakage Relay / Residual Current Monitoring Relay, có chức năng phát hiện dòng điện rò và đưa tín hiệu cảnh báo hoặc tác động đến thiết bị bảo vệ liên quan.

Thiết bị được thiết kế dạng DIN rail, kích thước nhỏ gọn 35 × 89 × 65,6 mm, giúp thuận tiện khi tích hợp vào tủ phân phối điện, tủ điều khiển máy móc và các hệ thống bảo vệ điện công nghiệp.

Model RD3AF14 thuộc nhóm RD3AF của IME với phiên bản nguồn phụ trợ 240V AC; dải điện áp làm việc được công bố là 204–264V AC.

---

Thông số kỹ thuật NHP RD3AF14

Các thông số trên được đối chiếu từ trang sản phẩm NHP và tài liệu kỹ thuật dòng IME RD3AF.

Đặc điểm nổi bật

1. Giám sát dòng rò với dải cài đặt rộng

RD3AF14 cho phép điều chỉnh ngưỡng dòng rò từ 0,03 A đến 30 A, giúp thiết bị có thể được cấu hình theo yêu cầu bảo vệ của từng hệ thống.

2. Điều chỉnh thời gian tác động

Dòng RD3AF hỗ trợ lựa chọn thời gian trễ tác động lên đến 5 giây, với các mức cài đặt gồm 0; 0,15; 0,25; 0,5; 1; 2,5 và 5 giây. Tính năng này giúp hạn chế tác động không mong muốn trong những hệ thống có dòng rò tức thời hoặc biến động trong quá trình vận hành.

3. Thiết kế lắp DIN rail

Thiết bị có dạng DIN rail mounting, phù hợp với tủ điện và hệ thống phân phối điện có không gian hạn chế. Kích thước rộng 35 mm giúp việc bố trí nhiều thiết bị trong cùng tủ trở nên thuận tiện hơn.

4. Tiếp điểm relay 1 CO

RD3AF14 được trang bị 1 tiếp điểm chuyển đổi (1 CO/SPDT), có thể sử dụng để đưa tín hiệu đến mạch điều khiển, cảnh báo hoặc phối hợp với thiết bị bảo vệ khác.

5. Hỗ trợ reset/test

Tài liệu kỹ thuật của dòng RD3AF cho biết thiết bị hỗ trợ local hoặc remote reset/test, đồng thời có chức năng kiểm tra tự động liên tục.

---

Ứng dụng của NHP RD3AF14

NHP RD3AF14 có thể được sử dụng trong các hệ thống cần phát hiện và giám sát dòng điện rò xuống đất, chẳng hạn:

• Tủ phân phối điện công nghiệp.
• Tủ điều khiển máy móc.
• Hệ thống điện nhà máy.
• Hệ thống bảo vệ feeder và mạch cấp nguồn.
• Máy móc và dây chuyền sản xuất.
• Hệ thống cần phát hiện sự cố chạm đất.
• Hệ thống phối hợp giữa relay dòng rò và circuit breaker.
• Các ứng dụng yêu cầu cảnh báo hoặc ngắt nguồn khi dòng rò vượt ngưỡng.
