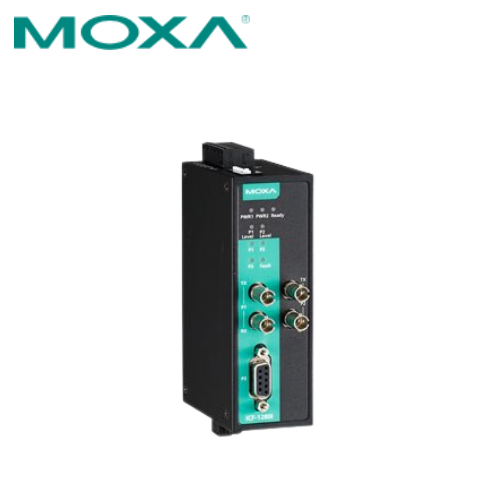

ICF-1280I-S-ST-T Moxa Vietnam

Moxa ICF-1280I-S-ST-T là bộ chuyển đổi PROFIBUS DP sang cáp quang thuộc dòng ICF-1280I của Moxa, được thiết kế để mở rộng khoảng cách truyền thông PROFIBUS trong các hệ thống tự động hóa công nghiệp. Thiết bị sử dụng cáp quang single-mode, 2 đầu nối ST, hỗ trợ khoảng cách truyền điển hình lên đến 45 km và tốc độ PROFIBUS từ 9.6 kbps đến 12 Mbps.

Phiên bản ICF-1280I-S-ST-T có dải nhiệt độ hoạt động rộng từ -40 đến 75°C, phù hợp với các tủ điều khiển, nhà máy sản xuất và hệ thống tự động hóa yêu cầu thiết bị hoạt động ổn định trong điều kiện môi trường khắc nghiệt.

Moxa ICF-1280I-S-ST-T là gì?

ICF-1280I-S-ST-T là thiết bị PROFIBUS-to-Fiber Converter, thực hiện chuyển đổi tín hiệu truyền thông PROFIBUS DP trên đường truyền điện sang tín hiệu quang để truyền qua cáp quang single-mode.

Thiết bị có 1 cổng PROFIBUS DB9 female và 2 cổng quang ST, hỗ trợ 100BaseFX. Với link budget lên đến 21 dBm, bước sóng quang 1310 nm và khoảng cách truyền điển hình 45 km, sản phẩm phù hợp cho những hệ thống cần kết nối PROFIBUS giữa các khu vực cách xa nhau.

Một ưu điểm đáng chú ý của dòng ICF-1280I là khả năng cách ly 2 kV trên giao tiếp PROFIBUS, giúp tăng khả năng bảo vệ hệ thống truyền thông trước các vấn đề liên quan đến chênh lệch điện thế và nhiễu trong môi trường công nghiệp.

Đặc điểm nổi bật của ICF-1280I-S-ST-T

• Chuyển đổi PROFIBUS DP sang cáp quang.
• Sử dụng single-mode fiber.
• Trang bị 2 cổng quang ST.
• Bước sóng quang 1310 nm.
• Khoảng cách truyền quang điển hình lên đến 45 km.
• Tốc độ PROFIBUS từ 9.6 kbps đến 12 Mbps.
• Hỗ trợ Auto Baudrate.
• Cổng PROFIBUS dạng DB9 female.
• Tích hợp cách ly PROFIBUS 2 kV.
• Hai đầu vào nguồn DC giúp tăng khả năng dự phòng nguồn.
• Nguồn cấp 12–48 VDC.
• Thiết kế vỏ kim loại, lắp đặt trên DIN-rail.
• Hoạt động trong môi trường nhiệt độ -40 đến 75°C.
• Hỗ trợ các tiêu chuẩn và chứng nhận công nghiệp như ATEX, Class I Division 2, IECEx và DNV.

Thông số kỹ thuật Moxa ICF-1280I-S-ST-T

Thông số	ICF-1280I-S-ST-T
Thương hiệu	Moxa
Model	ICF-1280I-S-ST-T
Loại thiết bị	PROFIBUS to Fiber Converter
Giao thức	PROFIBUS DP
Số cổng PROFIBUS	1
Đầu nối PROFIBUS	DB9 Female
Tốc độ truyền	9.6 kbps đến 12 Mbps
Cách ly PROFIBUS	2 kV
Loại cáp quang	Single-mode
Cổng quang	2 x ST
Giao diện quang	100BaseFX
Bước sóng	1310 nm
Công suất phát Tx	-7 dBm
Độ nhạy thu Rx	-29 dBm
Link Budget	21 dBm
Khoảng cách truyền điển hình	Lên đến 45 km
Nguồn cấp	12–48 VDC
Số đầu vào nguồn	2
Bảo vệ quá dòng	Có
Vỏ	Kim loại
Cấp bảo vệ	IP30
Lắp đặt	DIN-rail
Kích thước	39 × 115 × 70 mm
Trọng lượng	225 g
Nhiệt độ hoạt động	-40 đến 75°C
Độ ẩm môi trường	5–95%, không ngưng tụ
ATEX / IECEx	Có
Class I Division 2	Có
DNV	Có
MTBF	1.870.854 giờ
Bảo hành	5 năm

Các thông số trên được đối chiếu với trang sản phẩm và tài liệu kỹ thuật của Moxa.

Ưu điểm khi sử dụng bộ chuyển đổi PROFIBUS sang quang Moxa

Truyền PROFIBUS trên khoảng cách xa

Trong hệ thống tự động hóa có khoảng cách lớn giữa các khu vực điều khiển, việc sử dụng cáp đồng PROFIBUS có thể gặp hạn chế về khoảng cách và ảnh hưởng của môi trường điện từ. ICF-1280I-S-ST-T cho phép chuyển tín hiệu PROFIBUS sang đường truyền quang single-mode, với khoảng cách truyền điển hình lên đến 45 km.

Tăng khả năng chống nhiễu

Cáp quang không dẫn điện nên phù hợp với các khu vực có nhiều thiết bị công suất lớn, động cơ, biến tần hoặc nguồn gây nhiễu điện từ. Đây là lựa chọn phù hợp khi cần tạo đường truyền PROFIBUS ổn định giữa các khu vực khác nhau trong nhà máy.

Thiết kế cho môi trường công nghiệp

Phiên bản có hậu tố -T được thiết kế cho phạm vi nhiệt độ hoạt động rộng -40 đến 75°C, giúp ICF-1280I-S-ST-T phù hợp với các hệ thống đặt trong môi trường có nhiệt độ thay đổi đáng kể.

Hỗ trợ nguồn dự phòng

Thiết bị có 2 đầu vào nguồn, giúp tăng tính liên tục của hệ thống khi triển khai trong các ứng dụng yêu cầu độ sẵn sàng cao. Ngoài ra, thiết bị còn có bảo vệ quá dòng và bảo vệ đảo cực nguồn.

Ứng dụng của Moxa ICF-1280I-S-ST-T

Moxa ICF-1280I-S-ST-T có thể được sử dụng trong nhiều hệ thống tự động hóa và điều khiển công nghiệp như:

• Kết nối mạng PROFIBUS DP trong nhà máy sản xuất.
• Mở rộng khoảng cách truyền PROFIBUS giữa các tủ điều khiển.
• Kết nối PLC, Remote I/O và thiết bị PROFIBUS ở khoảng cách xa.
• Hệ thống tự động hóa trong nhà máy thép, xi măng, hóa chất và sản xuất công nghiệp.
• Hệ thống điều khiển và giám sát trong các khu vực có nhiều nhiễu điện từ.
• Kết nối PROFIBUS giữa các phân xưởng hoặc khu vực sản xuất.
• Ứng dụng trong môi trường công nghiệp có yêu cầu nhiệt độ hoạt động rộng.
• Các hệ thống cần truyền PROFIBUS qua cáp quang để tăng khoảng cách và độ ổn định.
