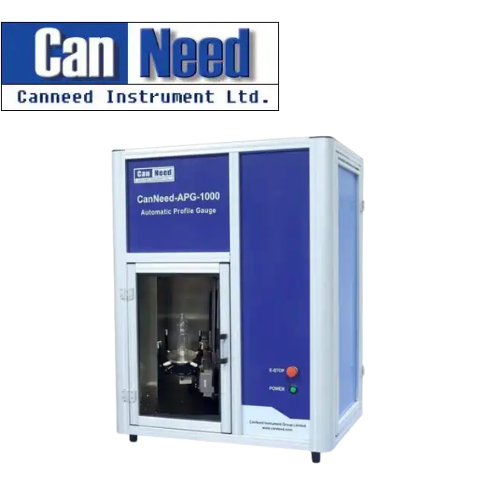

CanNeed-APG-1000P  CanNeed Vietnam

CanNeed-APG-1000P là thiết bị Automatic Profile Gauge – máy đo biên dạng tự động, được CanNeed phát triển để kiểm tra nhanh và tự động các thông số hình học của chai PET, chai thủy tinh và nhiều loại bao bì khác. Thiết bị sử dụng phương pháp đo không tiếp xúc, kết hợp công nghệ machine vision và spectral confocal nhằm kiểm tra kích thước ngoài và độ dày của mẫu.

Với cơ chế vận hành đơn giản, người dùng chỉ cần đặt mẫu và thực hiện thao tác đo trên phần mềm. Hệ thống có thể tự động xác định các thông số cần kiểm tra, lưu dữ liệu và hình ảnh phục vụ việc truy xuất kết quả kiểm tra chất lượng.

CanNeed-APG-1000P là gì?

CanNeed-APG-1000P là máy đo biên dạng tự động dành cho các ứng dụng kiểm tra kích thước và độ dày chai, bao bì. Thiết bị có khả năng đo các mẫu trong suốt và không trong suốt, phù hợp với chai PET, chai thủy tinh, chai đồ uống và một số loại vật chứa khác.

Thay vì sử dụng phương pháp đo tiếp xúc truyền thống, APG-1000P áp dụng hệ thống quang học để thực hiện phép đo. Điều này giúp hạn chế ảnh hưởng của thao tác thủ công và giảm sự khác biệt giữa các lần đo do người vận hành lựa chọn điểm đo không đồng nhất.

Đặc điểm nổi bật của CanNeed-APG-1000P

• Máy đo biên dạng tự động Automatic Profile Gauge.
• Phương pháp đo không tiếp xúc.
• Thao tác đo tự động chỉ với một lần kích hoạt.
• Đo tổng chiều cao của chai.
• Đo chiều cao tại các mặt cắt.
• Đo đường kính lớn nhất và nhỏ nhất quanh thân chai.
• Đo độ dày lớn nhất, nhỏ nhất và trung bình.
• Hỗ trợ chai PET, chai thủy tinh và các loại bao bì trong suốt hoặc không trong suốt.
• Đo kích thước ngoài bằng backlight machine vision.
• Đo độ dày bằng spectral confocal technology.
• Phần mềm hiển thị dữ liệu đo theo thời gian thực.
• Tự động lưu dữ liệu và hình ảnh.
• Dữ liệu có thể được truy vấn, xuất và in dưới định dạng .xls.
• Hỗ trợ hiệu chuẩn kích thước ngoài và độ dày.
• Thiết kế khung nhôm và cửa bảo vệ khi vận hành.

Các thông số có thể kiểm tra

CanNeed-APG-1000P được thiết kế để kiểm tra nhiều đặc tính hình học của chai và bao bì:

1. Chiều cao

Thiết bị có thể kiểm tra tổng chiều cao cũng như chiều cao tại từng vị trí hoặc mặt cắt được thiết lập trong chương trình đo.

2. Đường kính thân chai

APG-1000P có khả năng xác định đường kính lớn nhất và nhỏ nhất quanh thân chai, giúp phát hiện các sai lệch về hình dạng hoặc kích thước trong quá trình sản xuất.

3. Độ dày

Hệ thống có thể xác định độ dày lớn nhất, nhỏ nhất và giá trị trung bình tại khu vực thân chai cần kiểm tra. Công nghệ spectral confocal được sử dụng để thực hiện phép đo độ dày không tiếp xúc.

Bảng thông số kỹ thuật CanNeed-APG-1000P

Thông số	CanNeed-APG-1000P
Thương hiệu	CanNeed
Model	APG-1000P
Tên sản phẩm	Automatic Profile Gauge
Loại thiết bị	Máy đo biên dạng tự động
Phương pháp đo	Quang học, không tiếp xúc
Đối tượng đo	Chai PET, chai thủy tinh, bao bì trong suốt và không trong suốt
Chiều cao chai	70 – 380 mm
Đường kính/chiều rộng thân chai	40 – 160 mm
Độ dày đo được	< 10 mm
Trường nhìn	Rộng 180 mm
Độ chính xác chiều cao	Tốt hơn 0,5 mm
Độ chính xác đường kính	Tốt hơn 0,5 mm
Độ chính xác độ dày	Tốt hơn 0,003 mm
Số mẫu mỗi lần đặt	1
Đo kích thước ngoài	Backlight Machine Vision
Đo độ dày	Spectral Confocal
Hiệu chuẩn kích thước ngoài	Đặt trụ chuẩn, nhập giá trị thực và hiệu chuẩn tự động
Hiệu chuẩn độ dày	Đặt tấm chuẩn, nhập giá trị thực và hiệu chuẩn tự động
Kích thước thiết bị	930 × 750 × 1200 mm
Trọng lượng	Khoảng 150 kg
Nguồn điện	AC 220V, 50Hz
Khung máy	Nhôm định hình
Bảo vệ vận hành	Cửa bảo vệ

Thông số được tổng hợp từ thông tin kỹ thuật do CanNeed công bố cho dòng APG-1000P.

Nguyên lý hoạt động của CanNeed-APG-1000P

APG-1000P sử dụng hai phương pháp quang học chính cho các nhóm phép đo khác nhau.

Đối với kích thước ngoài: hệ thống sử dụng công nghệ backlight machine vision. Mẫu được đặt vào vị trí đo, hệ thống camera và nguồn sáng phía sau tạo hình ảnh biên dạng của mẫu. Phần mềm sau đó phân tích hình ảnh để xác định chiều cao, đường kính và các kích thước bên ngoài cần kiểm tra.

Đối với độ dày: thiết bị sử dụng spectral confocal technology để thực hiện phép đo độ dày mà không cần tiếp xúc trực tiếp với mẫu.

Quy trình này giúp giảm sự phụ thuộc vào thao tác của người vận hành và tạo ra kết quả đo có tính nhất quán cao hơn.

Ưu điểm khi sử dụng APG-1000P

Đo không tiếp xúc

Phương pháp quang học giúp hạn chế tác động cơ học lên chai và mẫu thử trong quá trình kiểm tra.

Tự động hóa quá trình đo

Người vận hành chỉ cần đặt mẫu và lựa chọn chương trình đo trên máy tính. Các thông số được thiết lập trước có thể được đo tự động, giúp giảm thời gian kiểm tra.

Giảm sai số do thao tác thủ công

Khi đo thủ công, việc lựa chọn vị trí hoặc điểm đo có thể khác nhau giữa các lần kiểm tra. APG-1000P sử dụng chương trình đo định sẵn để thực hiện các phép đo theo cùng một quy trình.

Lưu trữ dữ liệu và hình ảnh

Kết quả kiểm tra cùng hình ảnh có thể được lưu trong hệ thống, hỗ trợ truy xuất dữ liệu khi cần đánh giá chất lượng hoặc phân tích lỗi sản phẩm. Dữ liệu có thể xuất dưới dạng .xls.

Ứng dụng của CanNeed-APG-1000P

CanNeed-APG-1000P phù hợp với các phòng kiểm nghiệm và dây chuyền sản xuất cần kiểm soát kích thước, biên dạng và độ dày của bao bì.

Một số ứng dụng tiêu biểu:

• Kiểm tra chai PET.
• Kiểm tra chai thủy tinh.
• Kiểm tra chai đồ uống.
• Kiểm tra chai bia, rượu vang và whisky.
• Kiểm tra phôi chai PET.
• Kiểm tra kích thước bao bì nhựa.
• Kiểm tra độ dày thành chai.
• Kiểm tra đường kính thân chai.
• Kiểm tra chiều cao chai.
• Kiểm soát chất lượng bao bì trong phòng thí nghiệm.
• Kiểm tra chất lượng trong ngành đồ uống và thực phẩm đóng gói.
• Kiểm tra bao bì trong ngành mỹ phẩm và dược phẩm.

CanNeed cũng phân loại APG-1000P cho các nhóm ứng dụng như chai thủy tinh, bia đóng chai, rượu vang, whisky, đồ uống PET, chai PET, phôi chai và nắp nhựa.
