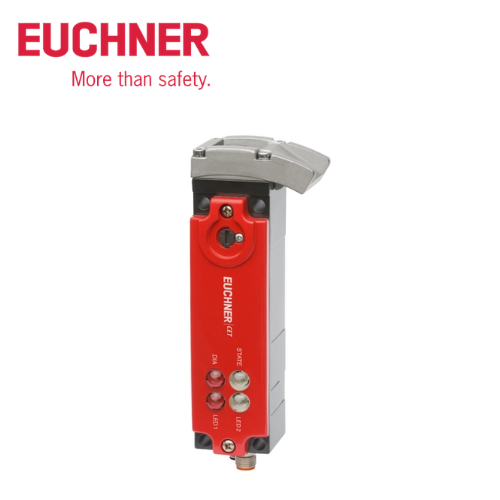

CET3-AR-CRA-AH-50X-SG-109401 Euchner Vietnam

CET3-AR-CRA-AH-50X-SG-109401 Euchner Vietnam là công tắc an toàn có chức năng khóa bảo vệ thuộc dòng CET-AR của EUCHNER – Đức. Thiết bị được thiết kế để giám sát cửa bảo vệ và kiểm soát việc khóa/mở cửa trong các khu vực nguy hiểm của máy móc, dây chuyền tự động hóa.

Sản phẩm sử dụng công nghệ mã hóa Unicode RFID, hai ngõ ra an toàn bán dẫn được giám sát nội bộ và cơ chế khóa theo nguyên lý Power to Unlock. Với cấp độ an toàn Category 4 / PL e theo EN ISO 13849-1 và khả năng đạt SIL 3 theo EN IEC 62061, CET3-AR-CRA-AH-50X-SG-109401 phù hợp với các hệ thống máy yêu cầu tiêu chuẩn an toàn cao.

Tổng quan về CET3-AR-CRA-AH-50X-SG-109401

CET3-AR-CRA-AH-50X-SG-109401 là thiết bị kết hợp giữa công tắc an toàn, chức năng khóa cửa bảo vệ và hệ thống nhận dạng RFID. Khi cửa bảo vệ chưa đáp ứng điều kiện an toàn, cơ cấu khóa giúp hạn chế việc mở cửa ngoài ý muốn.

Thiết bị sử dụng nguyên lý closed-circuit current / Power to Unlock. Theo đó, cửa được giữ khóa bằng lực lò xo và chỉ được mở khóa khi cấp nguồn cho solenoid. Cách thiết kế này phù hợp với những ứng dụng cần duy trì trạng thái khóa an toàn khi nguồn điều khiển bị mất.

CET3-AR-CRA-AH-50X-SG-109401 có 2 đầu nối M12, gồm loại 5 chân và 8 chân, giúp thuận tiện cho việc kết nối với hệ thống điều khiển an toàn và các thiết bị ngoại vi.

Đặc điểm nổi bật

Công nghệ RFID Unicode

CET3-AR-CRA-AH-50X-SG-109401 sử dụng phương thức mã hóa Unicode. Mỗi actuator được mã hóa riêng và công tắc chỉ nhận diện actuator đã được teach-in. Thiết bị cũng cho phép thực hiện quá trình teach-in actuator mới, trong đó chỉ actuator được ghi nhận gần nhất được nhận diện.

Công nghệ này giúp hạn chế khả năng sử dụng nhầm hoặc thay thế actuator không được phép trong hệ thống cửa an toàn.

Khóa bảo vệ theo nguyên lý Power to Unlock

Cơ cấu guard locking sử dụng lực lò xo để giữ cửa ở trạng thái khóa. Solenoid được cấp điện để thực hiện mở khóa.

Đây là cấu hình phù hợp cho các máy móc mà cửa bảo vệ cần được duy trì ở trạng thái khóa trong điều kiện mất nguồn điều khiển.

Đáp ứng tiêu chuẩn an toàn cao

Thiết bị có hai ngõ ra an toàn bán dẫn hoạt động độc lập và được giám sát nội bộ. Các ngõ ra OSSD có khả năng kiểm tra tình trạng ngắn mạch và lỗi chéo thông qua các xung kiểm tra.

CET3-AR-CRA-AH-50X-SG-109401 phù hợp:

• Category 4 / PL e theo EN ISO 13849-1.
• SIL 3 theo EN IEC 62061.
• PFHd của chức năng giám sát khóa bảo vệ: 3,1 × 10⁻⁹.
• Mission time: 20 năm.

Kết nối M12

• 1 × M12, 5-pin.
• 1 × M12, 8-pin.
• Ngõ ra an toàn OA/OB.
• Ngõ ra giám sát khóa OUT.
• Ngõ ra giám sát vị trí cửa OUT D.
• Ngõ vào Teach-in J.
• Ngõ vào Reset RST.

Thông số kỹ thuật

Thông số	Giá trị
Model	CET3-AR-CRA-AH-50X-SG-109401
Order No.	109401
Thương hiệu	EUCHNER
Loại thiết bị	Safety switch with guard locking
Công nghệ nhận dạng	RFID / Unicode
Nguyên lý khóa	Power to Unlock / Closed-circuit current
Nguồn điện tử	24 V DC
Điện áp solenoid	24 V DC
Dòng tiêu thụ solenoid	450 mA
Công suất solenoid	11 W
Kết nối	2 × M12, 5-pin và 8-pin
Ngõ ra an toàn	2 × semiconductor outputs OA/OB
Dòng chuyển mạch OA/OB	1–200 mA mỗi ngõ
Lực khóa Fmax	6.500 N
Lực khóa FZh	5.000 N
Cấp bảo vệ	IP67
Tuổi thọ cơ khí	2 × 10⁶ chu kỳ
Nhiệt độ môi trường	-20 đến +55 °C
Nhiệt độ lưu trữ	-25 đến +70 °C
Vật liệu vỏ	Nhôm đúc
Tốc độ tiếp cận tối đa	20 m/phút
Tần số đóng cắt	Tối đa 0,5 Hz
Độ dịch chuyển X	±5 mm
Độ dịch chuyển Y	±5 mm
Độ dịch chuyển Z	±4 mm
An toàn	Category 4 / PL e, SIL 3
PFHd giám sát khóa	3,1 × 10⁻⁹
Cấp an toàn điện	III

Ứng dụng

• Máy gia công CNC.
• Máy đóng gói và dây chuyền đóng gói tự động.
• Robot công nghiệp và cell robot.
• Máy ép, máy dập và máy gia công cơ khí.
• Dây chuyền sản xuất tự động.
• Máy có khu vực chuyển động nguy hiểm.
• Hệ thống cửa bảo vệ và hàng rào an toàn.
• Máy móc yêu cầu giám sát khóa cửa theo tiêu chuẩn PL e/SIL 3.
