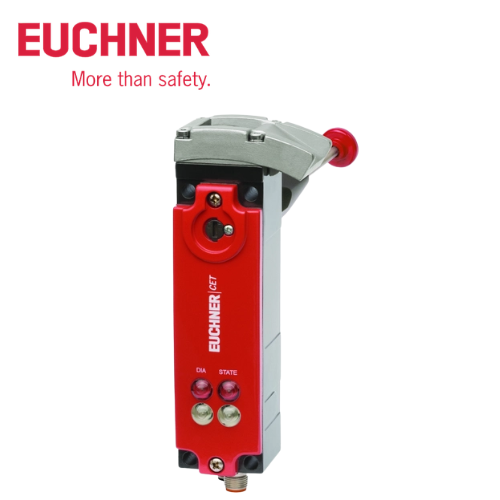

CET3-AR-CRA-AH-50F-SG-113965 Euchner Vietnam

CET3-AR-CRA-AH-50F-SG-113965 Euchner Vietnam là công tắc an toàn thuộc dòng CET3-AR của EUCHNER, được thiết kế để giám sát cửa bảo vệ và kiểm soát trạng thái khóa trong các hệ thống máy móc tự động hóa. Thiết bị tích hợp công nghệ nhận dạng RFID Unicode, chức năng khóa bảo vệ và cơ cấu nhả thoát hiểm dài 75 mm.

Model có Order No. 113965, sử dụng nguyên lý khóa Power to Unlock, hai ngõ ra an toàn bán dẫn có giám sát nội bộ và hai đầu nối M12 5 chân, 8 chân. Thiết bị được thiết kế cho các ứng dụng yêu cầu mức an toàn cao, có khả năng đáp ứng Category 4 / PL e và SIL 3 theo các tiêu chuẩn an toàn tương ứng.

Tổng quan về CET3-AR-CRA-AH-50F-SG-113965

CET3-AR-CRA-AH-50F-SG-113965 là giải pháp kết hợp giữa safety switch, guard locking và RFID coding. Thiết bị được lắp tại cửa hoặc nắp bảo vệ của máy, sau đó sử dụng actuator tương thích để nhận biết trạng thái đóng/mở và kiểm soát việc khóa cửa.

Điểm đáng chú ý của phiên bản 50F là thiết bị được trang bị escape release dài 75 mm. Cơ cấu này cho phép người ở phía nguy hiểm có thể mở khóa bảo vệ từ bên trong trong trường hợp cần thoát ra ngoài khẩn cấp.

Thiết bị có hướng tiếp cận theo phương ngang và có thể điều chỉnh theo từng bước 90°, giúp tăng tính linh hoạt khi lắp đặt trên nhiều dạng cửa bảo vệ khác nhau.

Đặc điểm nổi bật của CET3-AR-CRA-AH-50F-SG-113965

1. Nhận dạng actuator bằng RFID Unicode

CET3-AR-CRA-AH-50F-SG-113965 sử dụng phương thức mã hóa Unicode. Mỗi actuator được mã hóa riêng và thiết bị chỉ nhận diện actuator đã được teach-in.

Hệ thống cho phép thực hiện teach-in actuator mới. Sau khi học actuator mới, thiết bị sẽ nhận diện actuator được teach-in gần nhất. Điều này giúp tăng khả năng kiểm soát việc sử dụng đúng actuator trong hệ thống cửa an toàn.

2. Khóa bảo vệ Power to Unlock

CET3-AR-CRA-AH-50F-SG-113965 sử dụng nguyên lý closed-circuit current / Power to Unlock.

Ở trạng thái khóa, cửa bảo vệ được giữ bằng lực lò xo. Khi solenoid được cấp điện, lực điện từ sẽ tác động để mở khóa. Cấu hình này phù hợp với những ứng dụng yêu cầu cửa bảo vệ duy trì trạng thái khóa khi nguồn điều khiển bị ngắt.

3. Hai ngõ ra an toàn OSSD

Thiết bị sử dụng hai ngõ ra an toàn bán dẫn OA/OB có giám sát nội bộ. Các ngõ ra này được thiết kế để kiểm tra các lỗi như ngắn mạch và lỗi chéo thông qua các xung kiểm tra.

Nhờ cấu trúc ngõ ra an toàn dự phòng, thiết bị phù hợp với những hệ thống bảo vệ máy yêu cầu Category 4 / PL e và SIL 3.

4. Tích hợp chức năng nhả thoát hiểm

Model 113965 được trang bị escape release dài 75 mm.

Chức năng này đặc biệt hữu ích khi cửa bảo vệ bao quanh khu vực mà người vận hành có thể đi vào. Trong trường hợp cần thoát khỏi khu vực nguy hiểm, cơ cấu nhả thoát hiểm cho phép mở khóa cửa từ bên trong mà không cần dụng cụ hỗ trợ.

5. Kết nối M12

CET3-AR-CRA-AH-50F-SG-113965 sử dụng:

• 01 đầu nối M12, 5 chân.
• 01 đầu nối M12, 8 chân.
• Ngõ ra giám sát khóa bảo vệ OUT.
• Ngõ ra giám sát vị trí cửa OUT D.
• Đầu vào teach-in J.
• Các ngõ ra an toàn OA/OB.

Thiết kế đầu nối M12 giúp thuận tiện khi tích hợp thiết bị vào hệ thống điều khiển và mạch an toàn của máy.

Thông số kỹ thuật CET3-AR-CRA-AH-50F-SG-113965

Thông số	Giá trị
Model	CET3-AR-CRA-AH-50F-SG-113965
Order No.	113965
Thương hiệu	EUCHNER
Dòng sản phẩm	CET3-AR
Loại thiết bị	Safety switch with guard locking
Công nghệ mã hóa	RFID Unicode
Nguyên lý khóa	Closed-circuit current / Power to Unlock
Hướng tiếp cận	Ngang
Khả năng điều chỉnh hướng	90°
Kết nối	2 × M12
Số chân kết nối	5-pin và 8-pin
Ngõ ra an toàn	2 × semiconductor outputs OA/OB
Dòng mỗi ngõ ra OA/OB	1–200 mA
Lực khóa Fmax	6.500 N
Lực khóa FZh	5.000 N
Escape release	Có, dài 75 mm
Cấp bảo vệ	IP67
Tuổi thọ cơ khí	2 × 10⁶ chu kỳ
Tốc độ tiếp cận tối đa	20 m/phút
Tần số đóng cắt tối đa	0,5 Hz
Độ dịch chuyển X	±5 mm
Độ dịch chuyển Y	±5 mm
Độ dịch chuyển Z	±4 mm
Nhiệt độ môi trường	-20 đến +55 °C tại UB = 24 V DC
Nhiệt độ lưu trữ	-25 đến +70 °C
Vật liệu vỏ safety switch	Nhôm đúc
Vật liệu ramp	Thép không gỉ
Category	4
Performance Level	PL e
PFHd	3,1 × 10⁻⁹
Mission time	20 năm

Các thông số trên được đối chiếu từ dữ liệu kỹ thuật của EUCHNER cho Order No. 113965.

Ứng dụng của CET3-AR-CRA-AH-50F-SG-113965

CET3-AR-CRA-AH-50F-SG-113965 phù hợp với các hệ thống cần kiểm soát cửa bảo vệ và ngăn người vận hành tiếp cận khu vực nguy hiểm khi máy đang hoạt động.

Một số ứng dụng tiêu biểu:

• Máy CNC và máy gia công cơ khí.
• Máy ép, máy dập và máy gia công tự động.
• Robot công nghiệp và robot cell.
• Dây chuyền sản xuất tự động.
• Máy đóng gói và hệ thống packaging.
• Máy có khu vực chuyển động nguy hiểm.
• Cửa bảo vệ, cửa máy và enclosure.
• Hệ thống tự động hóa yêu cầu PL e.
• Máy có khu vực mà người vận hành có khả năng đi vào bên trong và cần chức năng escape release.
