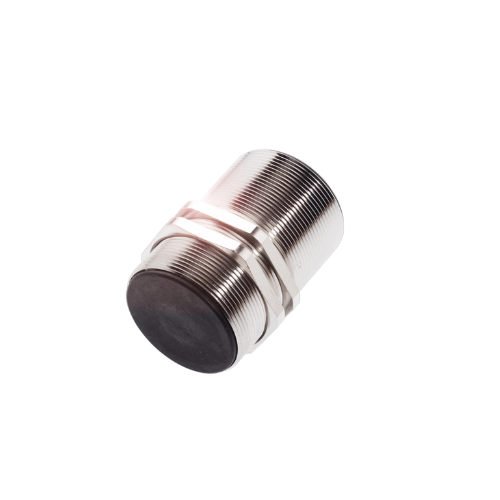

BAW003M BAW MKZ-471.19-S4 Balluff Vietnam

BAW003M BAW MKZ-471.19-S4 Balluff Vietnam là cảm biến đo khoảng cách cảm ứng thuộc dòng BAW của Balluff, được thiết kế để đo vị trí và khoảng cách của các đối tượng kim loại trong hệ thống tự động hóa công nghiệp.

Khác với cảm biến tiệm cận chỉ cung cấp tín hiệu ON/OFF, BAW003M tạo ra tín hiệu analog 0–10 V thay đổi theo khoảng cách phát hiện. Nhờ đó, thiết bị có thể cung cấp thông tin liên tục về vị trí của đối tượng cho PLC, bộ điều khiển hoặc hệ thống đo lường.

Theo thông tin chính thức từ Balluff, BAW003M có mã sản phẩm BAW MKZ-471.19-S4, dải đo 0–20 mm, kiểu lắp flush và độ lặp lại ±5 µm.

Tổng quan về BAW003M Balluff

BAW003M thuộc nhóm Inductive Distance Sensors – cảm biến đo khoảng cách cảm ứng của Balluff. Thiết bị sử dụng nguyên lý cảm ứng để xác định sự thay đổi vị trí của vật thể kim loại trong vùng đo.

Với dải đo 0–20 mm và ngõ ra điện áp analog 0–10 V, BAW003M phù hợp với các ứng dụng yêu cầu theo dõi vị trí liên tục thay vì chỉ phát hiện một điểm giới hạn.

Model có thiết kế thân Ø47 x 70 mm, housing dạng PG36 và hỗ trợ lắp flush.

Đặc điểm nổi bật của BAW003M BAW MKZ-471.19-S4

1. Cảm biến đo khoảng cách cảm ứng

BAW003M sử dụng công nghệ cảm ứng để xác định khoảng cách đến vật thể phù hợp. Phương pháp đo không tiếp xúc giúp hạn chế hao mòn cơ khí khi cảm biến được sử dụng liên tục trong máy tự động.

Thiết bị có thể được sử dụng để theo dõi:

• Vị trí cơ cấu chuyển động.
• Khoảng dịch chuyển của chi tiết.
• Vị trí piston hoặc cơ cấu máy.
• Độ lệch vị trí.
• Hành trình của bộ phận cơ khí.

2. Dải đo 0–20 mm

BAW003M có measuring range 0–20 mm.

Dải đo này cho phép thiết bị theo dõi sự thay đổi vị trí của đối tượng trong phạm vi 20 mm, phù hợp với các ứng dụng đo dịch chuyển tương đối ngắn trong máy móc tự động hóa.

3. Ngõ ra analog 0–10 V

Một đặc điểm quan trọng của BAW003M là ngõ ra:

Analog voltage 0–10 V

Thay vì chỉ tạo tín hiệu bật/tắt, cảm biến cung cấp tín hiệu điện áp tương ứng với vị trí/khoảng cách đo được.

Tín hiệu 0–10 V có thể được đưa đến:

• PLC.
• Bộ điều khiển analog.
• Module I/O.
• Hệ thống đo lường.
• Thiết bị thu thập dữ liệu.

Điều này giúp BAW003M phù hợp với những ứng dụng cần giám sát vị trí theo giá trị liên tục.

4. Độ lặp lại ±5 µm

Balluff công bố độ lặp lại của BAW003M ở mức:

±5 µm

Đây là thông số quan trọng đối với các ứng dụng cần theo dõi chuyển động hoặc vị trí với độ ổn định cao.

5. Độ phi tuyến tối đa ±600 µm

Độ phi tuyến tối đa của model là:

±600 µm

Thông số này thể hiện mức sai lệch tối đa của đặc tuyến đo so với đặc tuyến lý tưởng trong phạm vi đo được công bố. Khi lựa chọn cảm biến cho ứng dụng đo chính xác, đây là thông số cần được xem xét cùng với độ lặp lại và điều kiện lắp đặt.

6. Tần số giới hạn 20 Hz

BAW003M có limit frequency -3 dB là 20 Hz.

Vì vậy, model phù hợp hơn với các ứng dụng đo vị trí hoặc chuyển động có tốc độ biến thiên trong phạm vi đáp ứng của cảm biến, thay vì các ứng dụng yêu cầu phản hồi analog ở tần số rất cao.

7. Thiết kế chắc chắn cho môi trường công nghiệp

Housing của BAW003M được chế tạo bằng đồng thau mạ nickel, trong khi mặt cảm biến sử dụng PBT.

Thiết bị đạt cấp bảo vệ IP67, giúp phù hợp với nhiều môi trường công nghiệp có bụi và độ ẩm.

Thông số kỹ thuật BAW003M BAW MKZ-471.19-S4

Thông số	BAW003M
Thương hiệu	Balluff
Model	BAW003M
Mã sản phẩm	BAW MKZ-471.19-S4
Loại cảm biến	Inductive Distance Sensor
Dải đo	0–20 mm
Ngõ ra	Analog voltage 0–10 V
Đặc tuyến ngõ ra	Falling on approach
Limit frequency -3 dB	20 Hz
Độ lặp lại	±5 µm
Độ phi tuyến tối đa	±600 µm
Kích thước	Ø47 x 70 mm
Kiểu housing	PG36
Kiểu lắp đặt	Flush mounting
Vật liệu housing	Brass, nickel-plated
Vật liệu sensing surface	PBT
Kết nối	M12x1 Male, 3-pin
Điện áp hoạt động	20–30 VDC
Nhiệt độ môi trường	-10…+70°C
Cấp bảo vệ	IP67

Các thông số trên được đối chiếu từ trang sản phẩm chính thức của Balluff cho BAW003M / BAW MKZ-471.19-S4.

Ứng dụng của BAW003M Balluff

BAW003M có thể được sử dụng trong những hệ thống cần đo hoặc giám sát vị trí của các chi tiết kim loại.

Đo vị trí cơ cấu máy

Cảm biến có thể được bố trí đối diện với một chi tiết kim loại để theo dõi sự thay đổi vị trí của cơ cấu.

Giám sát hành trình

Trong các máy tự động, BAW003M có thể được sử dụng để theo dõi hành trình của cơ cấu chuyển động và đưa giá trị analog về PLC.

Kiểm tra vị trí chi tiết

Thiết bị có thể hỗ trợ kiểm tra vị trí của linh kiện hoặc cơ cấu trong quá trình sản xuất.

Máy gia công và máy tự động

Cảm biến đo khoảng cách cảm ứng có thể được tích hợp vào các máy cần theo dõi sự dịch chuyển của các bộ phận kim loại.

Hệ thống đo lường

Với ngõ ra 0–10 V và độ lặp lại ±5 µm, BAW003M có thể được sử dụng trong các hệ thống thu thập dữ liệu vị trí, tùy thuộc vào yêu cầu độ chính xác thực tế của ứng dụng.
