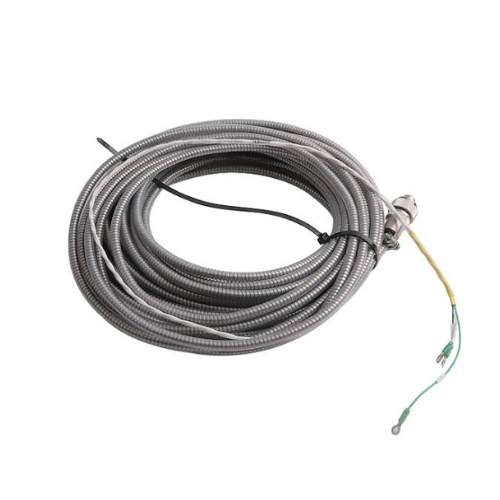

84661-33 Bently Nevada Vietnam



84661-33 Bently Nevada Vietnam là cáp kết nối chuyên dụng thuộc hệ thống Velomitor của Bently Nevada, được sử dụng để kết nối cảm biến vận tốc rung với thiết bị giám sát trong các hệ thống condition monitoring và machinery protection.

Model 84661-33 thuộc dòng Standard Armored Interconnect Cable, sử dụng kết cấu cáp được bảo vệ bằng lớp giáp inox, phù hợp với môi trường công nghiệp nơi cáp có thể chịu tác động cơ học, độ ẩm, dầu hoặc điều kiện vận hành khắc nghiệt.

Theo thông tin kỹ thuật được công bố, 84661-33 là phiên bản cáp dài 33 ft, tương đương khoảng 10,06 m, thuộc dòng cáp 84661 dành cho hệ thống Velomitor.

Tổng quan về 84661-33 Bently Nevada

Trong một hệ thống giám sát rung động, cảm biến chỉ là một phần của chuỗi đo. Tín hiệu từ cảm biến cần được truyền ổn định đến thiết bị monitor để hệ thống có thể thu thập và phân tích dữ liệu rung.

84661-33 đảm nhiệm vai trò kết nối giữa cảm biến Velomitor và thiết bị giám sát. Cáp được thiết kế với lớp bảo vệ cơ học bên ngoài, đồng thời sử dụng cấu trúc cáp có chống nhiễu nhằm hỗ trợ truyền tín hiệu trong môi trường công nghiệp.

Model này được sử dụng cùng các hệ thống Velomitor, đặc biệt trong các cấu hình sử dụng High Temperature Velomitor System (HTVS). Một số tài liệu thương mại kỹ thuật xác định 84661-33 được dùng với 330750 và 330752 High Temperature Velomitors.

Đặc điểm nổi bật của cáp Bently Nevada 84661-33

1. Cáp kết nối chuyên dụng cho Velomitor

84661-33 không phải cáp tín hiệu công nghiệp thông dụng. Đây là Interconnect Cable được thiết kế cho hệ thống cảm biến rung Velomitor của Bently Nevada.

Cáp giúp truyền tín hiệu từ cảm biến về thiết bị giám sát, góp phần duy trì tính ổn định của hệ thống đo rung động.

Điều này đặc biệt quan trọng trong các hệ thống giám sát máy quay như:

• Turbine.
• Compressor.
• Pump.
• Motor.
• Generator.
• Máy móc công nghiệp quay tốc độ cao.

2. Chiều dài 33 ft

Số “-33” trong mã 84661-33 thể hiện phiên bản chiều dài 33 ft, tương đương khoảng 10,06 m.

Dòng 84661 có nhiều tùy chọn chiều dài khác nhau, do đó cần lựa chọn đúng suffix khi thay thế cáp hiện hữu. Một số mã trong cùng dòng gồm 84661-03, 84661-15, 84661-16, 84661-30, 84661-50 và 84661-96.

3. Kết cấu cáp bọc giáp inox

Một đặc điểm quan trọng của 84661-33 là lớp stainless steel armor bảo vệ bên ngoài.

Lớp giáp giúp tăng khả năng bảo vệ cáp trước các tác động cơ học trong quá trình lắp đặt và vận hành.

Cấu trúc này đặc biệt hữu ích tại các nhà máy có nhiều thiết bị quay, đường ống, kết cấu thép và hệ thống cáp công nghiệp.

4. Cáp có lớp chống nhiễu

Theo thông tin kỹ thuật được công bố, 84661-33 sử dụng cáp có cấu trúc shielded 22 AWG.

Việc sử dụng lớp shielding giúp hạn chế ảnh hưởng của nhiễu điện từ lên tín hiệu đo, một yếu tố đáng quan tâm khi cáp được lắp đặt gần động cơ, biến tần, tủ điện và các thiết bị công suất lớn.

5. Đầu nối dành cho hệ thống HTVS

Một đầu cáp sử dụng moisture-resistant female connector tại phía HTVS, trong khi phía monitor sử dụng ring lugs.

Cấu hình đầu nối này cho phép cáp được tích hợp trực tiếp vào hệ thống cảm biến và thiết bị giám sát tương ứng.

Thông số kỹ thuật 84661-33 Bently Nevada

Thông số	84661-33
Thương hiệu	Bently Nevada
Part Number	84661-33
Loại sản phẩm	Standard Armored Interconnect Cable
Hệ thống	Velomitor
Chiều dài	33 ft ≈ 10,06 m
Cấu tạo	Shielded cable
Tiết diện dây	0,382 mm² / 22 AWG
Lớp bảo vệ	Stainless steel armor
Đầu cảm biến/HTVS	Moisture-resistant female connector
Đầu monitor	Ring lugs
Dải nhiệt độ tham khảo	-29…+121°C
Ứng dụng	Kết nối Velomitor với hệ thống monitoring
Xuất xứ được công bố	USA

Các thông số về cấu tạo cáp, 22 AWG, lớp giáp inox, đầu nối và dải nhiệt độ được đối chiếu từ thông tin sản phẩm hiện có.

84661-33 được sử dụng trong hệ thống nào?

Hệ thống giám sát rung động

84661-33 là một phần của chuỗi đo rung:

Velomitor Sensor → 84661-33 Interconnect Cable → Monitoring System

Cảm biến thực hiện việc thu nhận rung động, cáp truyền tín hiệu và hệ thống monitoring tiếp nhận dữ liệu để phục vụ giám sát tình trạng thiết bị.

High Temperature Velomitor System

Model 84661-33 được các nguồn kỹ thuật xác định dùng cho 330750 và 330752 High Temperature Velomitor. Đây là cấu hình phù hợp với những ứng dụng cần đo rung trong môi trường nhiệt độ cao.

Turbine và máy phát điện

Các hệ thống turbine và generator thường yêu cầu giám sát rung liên tục nhằm phát hiện sớm những thay đổi bất thường của thiết bị.

Cáp kết nối có lớp bảo vệ cơ học như 84661-33 giúp đáp ứng tốt hơn yêu cầu triển khai trong môi trường nhà máy.

Compressor và Pump

Trong hệ thống máy nén và bơm công nghiệp, rung động là một trong những thông số quan trọng để đánh giá tình trạng cơ khí.

84661-33 có thể đóng vai trò kết nối cảm biến Velomitor với hệ thống monitoring để đưa tín hiệu rung về bộ giám sát.

Vai trò của 84661-33 trong bảo trì dự đoán

Một hệ thống Predictive Maintenance thường dựa trên dữ liệu thực tế từ thiết bị để đánh giá tình trạng máy.

Đối với máy quay, rung động là một trong những dữ liệu quan trọng. Khi cảm biến Velomitor ghi nhận rung động, tín hiệu được truyền thông qua cáp interconnect đến hệ thống giám sát.

Có thể mô tả chuỗi hoạt động:

Máy quay → Rung động → Velomitor → 84661-33 → Monitor → Phân tích tình trạng máy

Nhờ đó, kỹ thuật viên có thể theo dõi sự thay đổi của rung động theo thời gian và hỗ trợ phát hiện những dấu hiệu bất thường của thiết bị.

Ưu điểm

Một số điểm đáng chú ý của model này gồm:

• Cáp chuyên dụng cho hệ thống Velomitor.
• Chiều dài 33 ft.
• Kết cấu bọc giáp inox.
• Có lớp shielding.
• Dây dẫn 22 AWG.
• Đầu nối chống ẩm phía HTVS.
• Đầu nối ring lug phía monitor.
• Phù hợp môi trường công nghiệp.
• Được sử dụng trong các hệ thống giám sát rung.
• Có thể dùng cho cấu hình High Temperature Velomitor.
