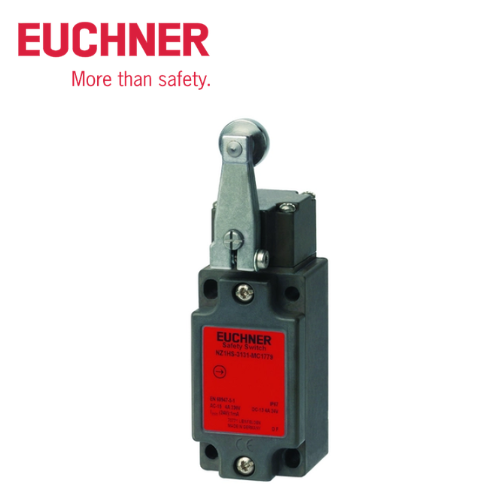

NZ1HS-3131-MC1779 (Order no. 079996) Euchner Vietnam

NZ1HS-3131-MC1779 (Order no. 079996) Euchner Vietnam là công tắc an toàn cơ điện thuộc dòng NZ.HS của EUCHNER, được thiết kế với cần gạt và con lăn thép để phát hiện trạng thái hoặc vị trí trong các hệ thống máy móc công nghiệp. Model sử dụng switching element 3131H, đầu vào cáp M20 x 1.5 và cơ cấu con lăn thép đường kính 18 mm.

Thiết bị phù hợp với các ứng dụng cần giám sát vị trí cơ khí, trạng thái đóng/mở hoặc chuyển động của cơ cấu máy. Với khả năng điều chỉnh hướng tiếp cận và hướng tác động, Euchner NZ1HS-3131-MC1779 có thể đáp ứng nhiều cách bố trí lắp đặt trong dây chuyền tự động hóa.

1. Tổng quan

NZ1HS-3131-MC1779 là một model thuộc dòng NZ position switches / safety switches with metal housing của EUCHNER. Sản phẩm sử dụng dạng cần gạt có con lăn, trong đó con lăn được bố trí ở mặt trong của cần gạt.

Mã đặt hàng 079996 tương ứng trực tiếp với model NZ1HS-3131-MC1779 trong tài liệu EUCHNER.

Cấu hình chính của sản phẩm gồm:

Thông số	Chi tiết
Model	NZ1HS-3131-MC1779
Order No.	079996
Thương hiệu	EUCHNER
Dòng sản phẩm	NZ.HS
Loại thiết bị	Safety / Position Switch
Cơ cấu tác động	Cần gạt có con lăn
Vật liệu con lăn	Thép
Đường kính con lăn	Ø18 mm
Vị trí con lăn	Mặt trong cần gạt
Đầu vào cáp	M20 x 1.5
Switching element	3131H
Kiểu chuyển mạch	Slow-action
Hướng tiếp cận	Ngang
Hướng tác động	Phải, trái hoặc cả hai phía
Điều chỉnh	Theo từng bước 90°
Điện áp cách điện định mức Ui	250 V
Điện áp xung định mức Uimp	2.5 kV
Tiết diện dây kết nối	0.34 … 1.5 mm²
Cầu chì tối đa	4 A gG

Các thông số trên được đối chiếu từ trang sản phẩm và tài liệu kỹ thuật của EUCHNER.

2. Đặc điểm nổi bật

Cần gạt với con lăn thép Ø18 mm

NZ1HS-3131-MC1779 được trang bị cần gạt có con lăn thép đường kính 18 mm. Con lăn được đặt ở phía trong cần gạt, tạo thành cơ cấu tác động cơ học cho công tắc.

Thiết kế này phù hợp với các cơ cấu máy khi chuyển động của bộ phận cơ khí cần được truyền tới công tắc để xác định trạng thái.

Hướng tiếp cận ngang

Thiết bị có hướng tiếp cận theo phương ngang. Đầu công tắc và cần gạt có thể được điều chỉnh theo từng bước 90°, giúp tăng khả năng thích nghi với vị trí lắp đặt thực tế.

Có thể điều chỉnh hướng tác động

Hướng chuyển mạch có thể thiết lập theo bên phải, bên trái hoặc cả hai bên. Đặc điểm này giúp kỹ thuật viên linh hoạt hơn khi bố trí công tắc trên máy.

Switching element 3131H

Model sử dụng 3131H slow-action switching contact. Theo tài liệu kỹ thuật EUCHNER, cấu hình 3131H của model này có 2 tiếp điểm NC được tác động cưỡng bức và 2 tiếp điểm NO.

Đây là đặc điểm quan trọng khi thiết kế mạch điều khiển và mạch giám sát an toàn của máy.

3. Thông số điện

Model 079996 có điện áp cách điện định mức 250 V và điện áp xung định mức 2.5 kV. Tiết diện dây kết nối được công bố trong khoảng 0.34–1.5 mm².

Theo dữ liệu của EUCHNER, thiết bị có các giá trị sử dụng:

• DC-13: 4 A / 24 V
• AC-15: 4 A / 230 V
• Cầu chì tối đa: 4 A gG
• Điện áp cách điện định mức Ui: 250 V
• Điện áp xung định mức Uimp: 2.5 kV
• Tiết diện dây: 0.34–1.5 mm²

Khi tích hợp vào hệ thống điều khiển, cần đối chiếu sơ đồ đấu dây và thông số thực tế của máy để lựa chọn phương án kết nối phù hợp.

4. Ứng dụng của NZ1HS-3131-MC1779 Euchner

Euchner NZ1HS-3131-MC1779 có thể được sử dụng trong các hệ thống máy móc và dây chuyền tự động hóa cần phát hiện vị trí hoặc trạng thái cơ cấu cơ khí.

Một số ứng dụng tiêu biểu:

Máy tự động hóa công nghiệp

Công tắc có thể được sử dụng để phát hiện vị trí của cơ cấu chuyển động, cửa máy hoặc các bộ phận cơ khí cần giám sát.

Dây chuyền sản xuất

Thiết bị có thể được tích hợp vào hệ thống điều khiển nhằm xác định trạng thái của các cơ cấu trong dây chuyền.

Máy đóng gói

Cơ cấu cần gạt và con lăn phù hợp với các vị trí mà chuyển động của bộ phận máy có thể tác động trực tiếp lên công tắc.

Máy công cụ

Có thể sử dụng để giám sát trạng thái hoặc vị trí của một số bộ phận cơ khí trong máy công cụ.

Hệ thống an toàn máy

Công tắc thuộc nhóm safety/position switch của EUCHNER và có thể được sử dụng trong các giải pháp giám sát an toàn khi được thiết kế, đấu nối và đánh giá đúng theo yêu cầu của toàn bộ hệ thống an toàn máy.
