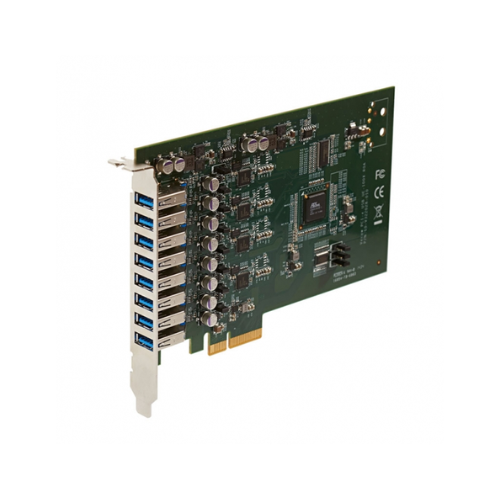

UE-1008 Vecow Vietnam

Giới thiệu UE-1008 Vecow

UE-1008 Vecow là card mở rộng 8 cổng USB 3.0 dành cho máy tính công nghiệp và các hệ thống nhúng, sử dụng giao tiếp PCI Express x4 Gen2. Sản phẩm thuộc dòng USB Card của Vecow, được phát triển nhằm đáp ứng nhu cầu kết nối nhiều thiết bị USB tốc độ cao trong các hệ thống Machine Vision, Factory Automation, Quality Assurance, Logistics và Intelligent Automation.

Điểm nổi bật của UE-1008 là sử dụng 4 bộ điều khiển USB 3.0 độc lập Renesas μPD720202, giúp phân bổ tài nguyên USB hiệu quả và hỗ trợ tốc độ SuperSpeed lên đến 5 Gbps cho các cổng USB 3.0.

Thông số kỹ thuật

Thông số	Chi tiết
Thương hiệu	Vecow
Model	UE-1008
Loại sản phẩm	Card mở rộng USB 3.0
Giao tiếp hệ thống	PCI Express x4 Gen2
Số cổng USB	8 cổng USB 3.0 Type-A
USB Controller	4 × Renesas μPD720202
Tốc độ tối đa	5 Gbps – SuperSpeed
Tốc độ High-Speed	480 Mbps
Tốc độ Full-Speed	12 Mbps
Tốc độ Low-Speed	1.5 Mbps
Chuẩn USB	USB 3.0 Revision 1.0
Chuẩn điều khiển	Intel xHCI Revision 1.0
Dòng bảo vệ mỗi cổng	900 mA / 1500 mA, cấu hình bằng jumper
Nguồn phụ	1 × đầu nối ATX 12V 4-pin
Nhiệt độ hoạt động	0 đến 70 °C
Nhiệt độ lưu trữ	-40 đến 85 °C
Kích thước	168 × 121 × 21 mm
Chứng nhận	CE, FCC, RoHS

Các thông số trên được đối chiếu với tài liệu kỹ thuật và trang sản phẩm chính thức của Vecow.

4 bộ điều khiển USB 3.0 độc lập

Một trong những ưu điểm quan trọng của UE-1008 là thiết bị sử dụng 4 USB 3.0 Host Controller độc lập thay vì chỉ sử dụng một bộ điều khiển chung cho toàn bộ 8 cổng.

Cấu trúc này giúp UE-1008 đáp ứng tốt hơn các hệ thống phải đồng thời truyền dữ liệu từ nhiều thiết bị USB, đặc biệt là camera công nghiệp. Vecow cho biết mỗi cổng USB 3.0 có thể đạt tốc độ lên đến 5 Gbps, hạn chế tình trạng ảnh hưởng tài nguyên giữa các cổng.

Đây là đặc điểm đặc biệt hữu ích trong các ứng dụng Machine Vision, nơi nhiều camera USB cần truyền dữ liệu hình ảnh liên tục về máy tính xử lý.

8 cổng USB 3.0 tốc độ cao

UE-1008 được trang bị 8 đầu nối USB 3.0 Type-A, cho phép một máy tính công nghiệp mở rộng đáng kể số lượng thiết bị USB có thể kết nối.

USB 3.0 hỗ trợ tốc độ SuperSpeed lên đến 5 Gbps, đồng thời tương thích với các mức tốc độ USB thấp hơn như 480 Mbps, 12 Mbps và 1.5 Mbps.

Nhờ 8 cổng USB, người dùng có thể kết nối đồng thời nhiều thiết bị như:

• Camera USB công nghiệp.
• Barcode scanner.
• Thiết bị thu thập dữ liệu.
• Thiết bị đo lường.
• USB dongle.
• Thiết bị ngoại vi công nghiệp.
• Các module điều khiển và giao tiếp USB.

Bảo vệ dòng điện từng cổng

UE-1008 hỗ trợ cấu hình giới hạn dòng 900 mA hoặc 1500 mA cho từng cổng USB thông qua jumper. Tính năng này giúp người dùng lựa chọn mức dòng phù hợp với thiết bị ngoại vi được kết nối và tăng khả năng bảo vệ hệ thống.

Đối với các hệ thống Machine Vision sử dụng nhiều camera hoặc thiết bị USB cần nguồn cấp trực tiếp từ cổng USB, tính năng quản lý dòng trên từng cổng là một ưu điểm đáng chú ý.

Hỗ trợ điều khiển nguồn từng cổng

Theo cấu hình của Vecow, UE-1008 có tùy chọn điều khiển Power ON/OFF từng cổng bằng phần mềm theo yêu cầu. Tính năng này có thể hữu ích trong các hệ thống tự động hóa cần quản lý trạng thái của từng thiết bị ngoại vi mà không cần thao tác trực tiếp trên phần cứng.

Thiết kế dành cho hệ thống công nghiệp

UE-1008 được thiết kế dưới dạng PCI Express expansion card, phù hợp để tích hợp vào máy tính công nghiệp, embedded computer hoặc hệ thống xử lý hình ảnh.

Thiết bị có kích thước 168 × 121 × 21 mm và nhiệt độ hoạt động từ 0 đến 70 °C. Sản phẩm cũng được công bố đáp ứng các yêu cầu CE và FCC; tài liệu Vecow còn liệt kê RoHS trong cấu hình sản phẩm.

Ứng dụng của UE-1008 Vecow

Machine Vision – Thị giác máy

Đây là một trong những ứng dụng nổi bật của UE-1008.

Card có thể cung cấp nhiều cổng USB 3.0 tốc độ cao để kết nối đồng thời nhiều camera công nghiệp. 4 bộ điều khiển USB độc lập giúp hệ thống xử lý tốt hơn các luồng dữ liệu hình ảnh từ nhiều thiết bị.

Ứng dụng phù hợp gồm:

• Kiểm tra ngoại quan sản phẩm.
• Nhận diện sản phẩm.
• Đo kích thước bằng camera.
• OCR và đọc mã.
• Kiểm tra lỗi tự động.
• Hệ thống camera nhiều điểm.
