SAHT-GSP-C10/220-S Gas Sample Probe Seah hightech Vietnam

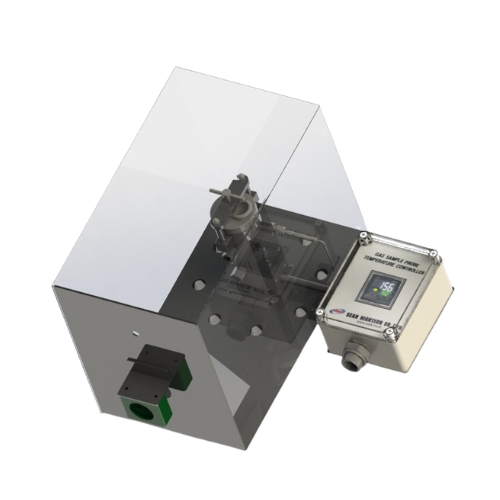

SAHT-GSP-C10/220-S – Gas Sample Probe SEAH HIGHTECH

SAHT-GSP-C10/220-S là Gas Sample Probe thuộc dòng SAHT-GSP của SEAH HIGHTECH, được sử dụng để lấy mẫu khí từ các dòng khí công nghiệp đưa về hệ thống phân tích.

Cấu hình model này sử dụng ceramic filter 10 µm, nguồn điện 220 VAC / 60 Hz và vật liệu thân 316 stainless steel (316SS). Dòng GSP được thiết kế cho các ứng dụng lấy mẫu khí có tải bụi, đồng thời hỗ trợ gia nhiệt để hạn chế các vấn đề liên quan đến nhiệt độ và ngưng tụ trong quá trình lấy mẫu.

1. Đặc điểm nổi bật

Bộ lọc Ceramic 10 µm

SAHT-GSP-C10/220-S sử dụng cấu hình C10/220, tương ứng bộ lọc ceramic 10 micron với nguồn 220 VAC, 60 Hz. Bộ lọc giúp giữ lại các hạt bụi trong dòng khí trước khi mẫu được đưa đến các thiết bị phân tích phía sau.

Thân bằng 316SS

Ký hiệu S trong cấu hình model tương ứng tùy chọn vật liệu thân 316SS. Đây là lựa chọn phù hợp cho nhiều hệ thống lấy mẫu khí công nghiệp yêu cầu vật liệu có khả năng làm việc ổn định trong môi trường vận hành khắc nghiệt.

Gia nhiệt bằng điện

Dòng SAHT-GSP có thiết kế electrically heated, với khả năng gia nhiệt đến khoảng 120°C hoặc 180°C tùy cấu hình. Bộ gia nhiệt tự điều chỉnh giúp duy trì điều kiện nhiệt độ phù hợp cho quá trình lấy mẫu.

Thiết kế cho dòng khí có bụi

Một trong những ứng dụng chính của Gas Sample Probe là sampling of dust loaded process gas – lấy mẫu từ các dòng khí công nghệ chứa bụi. Đây là đặc điểm quan trọng đối với hệ thống CEMS và các hệ thống phân tích khí công nghiệp.

Dễ lắp đặt và bảo trì

Thiết bị có thể tích mẫu nhỏ, thiết kế hướng đến việc lắp đặt và bảo trì dễ dàng. Cấu hình đầu dò có thể được lựa chọn theo vật liệu thân và loại phần tử lọc tùy yêu cầu ứng dụng.

2. Thông số kỹ thuật SAHT-GSP-C10/220-S

Thông số	Chi tiết
Hãng sản xuất	SEAH HIGHTECH
Model	SAHT-GSP-C10/220-S
Loại thiết bị	Gas Sample Probe
Chức năng	Lấy mẫu khí công nghiệp
Dòng sản phẩm	SAHT-GSP
Loại gia nhiệt	Electric Heating
Phần tử lọc	Ceramic 10 µm
Nguồn heater	220 VAC
Tần số	60 Hz
Vật liệu thân	316SS – Stainless Steel 316
Nhiệt độ gia nhiệt	Tối đa khoảng 120°C hoặc 180°C, tùy cấu hình
Đối tượng lấy mẫu	Process gas / Dust loaded gas
Kết nối đầu vào cơ bản	3/4″ NPT
Kết nối In/Out cơ bản	1/4″ NPT(F)
Gia nhiệt tự điều chỉnh	Có
Lắp đặt ngoài trời	Có, với protective cover
Bảo trì	Thiết kế dễ lắp đặt và bảo trì

Cấu hình C10/220 + S được xác định từ bảng mã sản phẩm của SEAH HIGHTECH: C10/220 là ceramic 10 µm, 2P 220 VAC 60 Hz; S là thân 316SS. Kích thước/kết nối có thể thay đổi nếu đặt cấu hình đặc biệt.

3. Cấu tạo và nguyên lý hoạt động

Trong hệ thống phân tích khí, Gas Sample Probe được lắp tại vị trí lấy mẫu trên đường ống hoặc thiết bị công nghệ.

Quy trình cơ bản:

Dòng khí công nghệ → SAHT-GSP-C10/220-S → Ceramic Filter → Sample Line → Sample Conditioning → Gas Analyzer

Khi dòng khí đi vào đầu dò, phần tử ceramic thực hiện chức năng lọc bụi. Bộ gia nhiệt giúp duy trì nhiệt độ phù hợp cho vùng lấy mẫu, hạn chế hiện tượng ngưng tụ có thể ảnh hưởng đến chất lượng mẫu khí.

Mẫu khí sau đó được đưa qua đường ống lấy mẫu đến các thiết bị xử lý và phân tích tiếp theo.

4. Ứng dụng SAHT-GSP-C10/220-S

SAHT-GSP-C10/220-S có thể được sử dụng trong nhiều hệ thống lấy mẫu và phân tích khí công nghiệp như:

• CEMS – Continuous Emission Monitoring System.
• Hệ thống phân tích khí thải.
• Nhà máy nhiệt điện.
• Lò đốt công nghiệp.
• Nhà máy xi măng.
• Nhà máy thép và luyện kim.
• Nhà máy hóa chất.
• Hệ thống xử lý khí công nghiệp.
• Đường ống khí công nghệ có chứa bụi.
• Hệ thống giám sát và phân tích khí online.
