Model 6350 GEOKON Vietnam

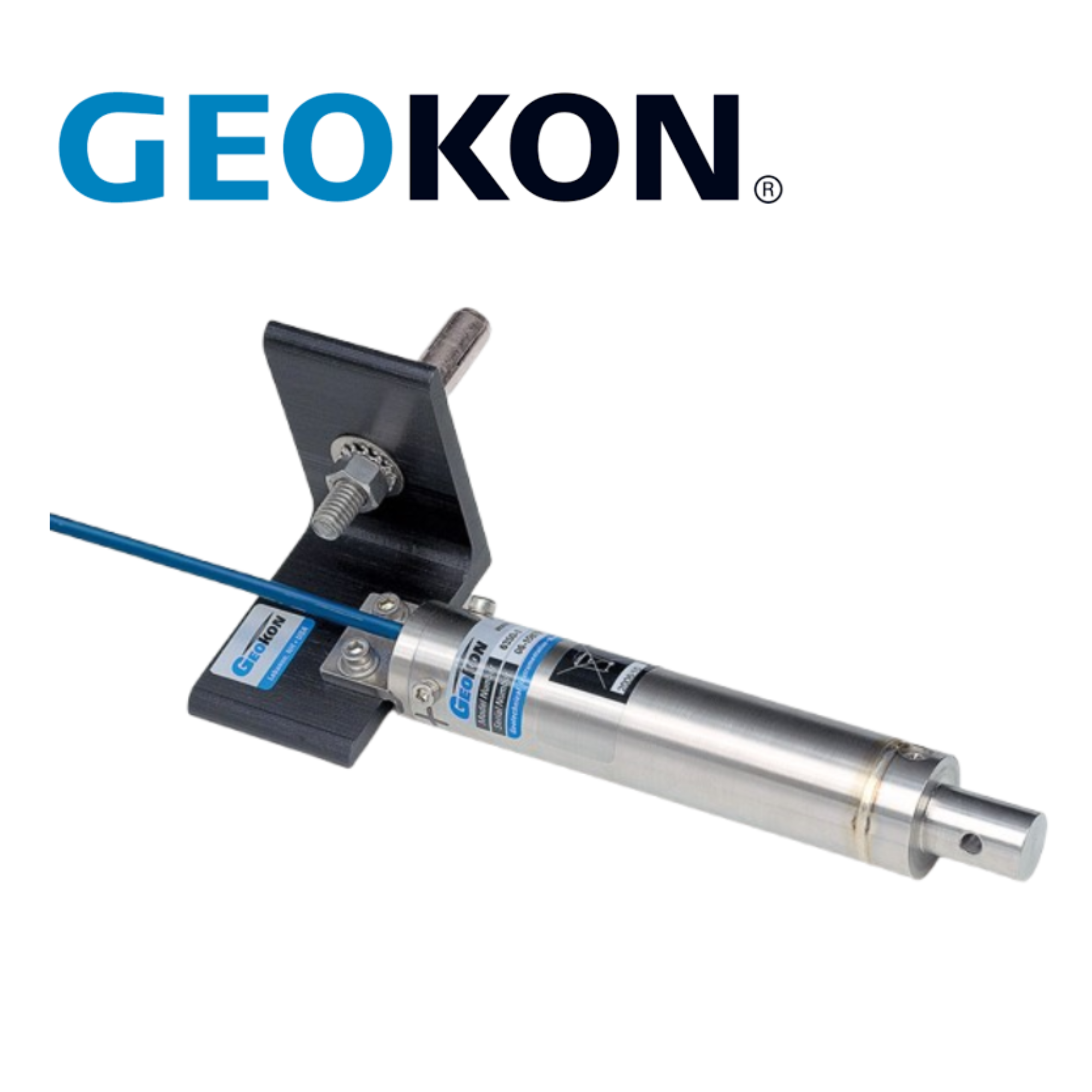

1. Giới thiệu sản phẩm Model 6350 GEOKON Vietnam

Model 6350 là Vibrating Wire Tiltmeter của thương hiệu GEOKON, được thiết kế để đo tilt và sự thay đổi góc nghiêng của các kết cấu công trình. Thiết bị có thể được gắn cố định trên bề mặt ngang hoặc dọc của công trình để theo dõi sự thay đổi độ nghiêng theo thời gian.

Sản phẩm phù hợp cho các hệ thống quan trắc dài hạn tại buildings, dams, embankments, slopes, open pits và excavation walls, đặc biệt trong các dự án cần theo dõi ổn định kết cấu và địa kỹ thuật.

Website chính thức của hãng: GEOKON

Tham khảo sản phẩm tại Việt Nam: Hand-held.vn

2. Ưu điểm nổi bật của Model 6350

Model 6350 sử dụng công nghệ Vibrating Wire, mang lại khả năng đo ổn định và phù hợp với các hệ thống monitoring dài hạn.

• Đo tilt / inclination của kết cấu.
• Công nghệ Vibrating Wire.
• Có thể lắp đặt trên bề mặt ngang hoặc dọc.
• Độ nhạy cao đối với những thay đổi nhỏ về độ nghiêng.
• Có khả năng ổn định lâu dài.
• Tín hiệu tần số có thể truyền qua cáp dài.
• Có khả năng chống ảnh hưởng của độ ẩm tốt.
• Tích hợp shock absorbers để bảo vệ cảm biến khi chịu tải va đập.
• Có thể sử dụng cấu hình uniaxial hoặc biaxial.

3. Thông số kỹ thuật chính

Model: 6350
Thương hiệu: GEOKON
Loại thiết bị: Vibrating Wire Tiltmeter
Measuring parameter: Tilt / Inclination
Technology: Vibrating Wire
Standard range: ±10°
Resolution: ±0.05 mm/m (8 arc seconds)
Accuracy: ±0.1% F.S.
Temperature range: -20 … +80°C
Dimensions: 194 × 32 mm (transducer only)
Mounting: Horizontal hoặc vertical surface
Configuration: Uniaxial / Biaxial
Ứng dụng: Structural monitoring / Geotechnical monitoring.

GEOKON cũng cho biết các measurement ranges khác có thể được cung cấp theo yêu cầu.

4. Nguyên lý hoạt động

Model 6350 sử dụng một pendulous mass được hỗ trợ bởi elastic hinge và vibrating wire strain gage.

Khi kết cấu nghiêng, trọng tâm của pendulous mass thay đổi vị trí tương đối so với điểm treo. Sự thay đổi lực tác động lên vibrating wire làm thay đổi vibrational frequency của dây.

Tần số này được thiết bị đọc ghi nhận và chuyển đổi thành giá trị góc nghiêng thông qua các calibration constants được cung cấp cùng cảm biến.

Nhờ nguyên lý này, tín hiệu đầu ra của cảm biến là dạng frequency, cho phép truyền qua cáp dài và ít nhạy cảm hơn với ảnh hưởng của moisture intrusion.

5. Ứng dụng trong quan trắc công trình

Quan trắc đập

6350 có thể được lắp đặt trên các vị trí cần theo dõi sự thay đổi góc nghiêng của đập và các kết cấu liên quan.

Công trình xây dựng

Thiết bị phù hợp để theo dõi tilt của các kết cấu như tường, nền móng và các bộ phận chịu lực.

Quan trắc mái dốc

6350 có thể hỗ trợ theo dõi những thay đổi về độ nghiêng liên quan đến slope stability.

Embankment

Thiết bị được sử dụng để theo dõi tilt trong các công trình embankment và nền đất.

Excavation walls

Model 6350 phù hợp cho việc monitoring các excavation walls, bao gồm cả slurry walls.

6. Cấu hình Uniaxial và Biaxial

Model 6350 có thể được triển khai theo cấu hình uniaxial để đo độ nghiêng theo một phương.

Đối với yêu cầu đo theo hai phương, GEOKON cho phép sử dụng hai cảm biến, trong đó mỗi cảm biến được định hướng lệch nhau 90° để tạo thành hệ thống đo biaxial.

Cách bố trí này giúp hệ thống theo dõi được chuyển động nghiêng theo hai phương vuông góc, phù hợp với những kết cấu có khả năng chuyển động theo nhiều hướng.

7. Kết nối với hệ thống thu thập dữ liệu

Tín hiệu từ Model 6350 có thể được đọc bằng các thiết bị Vibrating Wire Readout của GEOKON hoặc kết nối với hệ thống data logger để thực hiện monitoring liên tục.

Các thiết bị đọc được GEOKON liệt kê cho dòng này bao gồm GK-404 và GK-406, trong khi các hệ thống data logger tương thích có thể được sử dụng để thu thập dữ liệu liên tục và từ xa.

Nhờ đó, Model 6350 có thể được tích hợp vào hệ thống quan trắc tổng thể cùng các cảm biến như:

• Vibrating Wire Piezometer
• Crackmeter
• Strain Gauge
• Displacement Transducer
• Inclinometer

8. Lý do nên chọn Model 6350 GEOKON

Model 6350 GEOKON là lựa chọn phù hợp cho các dự án cần theo dõi tilt và inclination của kết cấu trong thời gian dài.

Với dải đo tiêu chuẩn ±10°, độ phân giải ±0.05 mm/m (8 arc seconds), độ chính xác ±0.1% F.S. và khả năng hoạt động trong khoảng -20 đến +80°C, thiết bị đáp ứng tốt nhiều yêu cầu quan trắc công trình và địa kỹ thuật.

Công nghệ Vibrating Wire cũng giúp Model 6350 phù hợp với các hệ thống cần truyền tín hiệu qua cáp dài và monitoring liên tục trong môi trường công trình.

9. Tham khảo và liên hệ

Nếu bạn đang tìm Model 6350 GEOKON Vietnam cho các dự án quan trắc đập, embankment, slope, excavation wall, building hoặc structural monitoring, nên xác định rõ yêu cầu uniaxial/biaxial, measuring range và hệ thống data acquisition trước khi đặt hàng.
