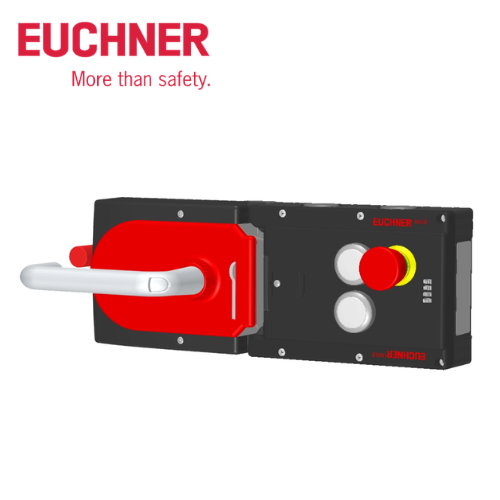

MGB-L1HE-ARA-L-121243 Euchner Vietnam

MGB-L1HE-ARA-L-121243 Euchner Vietnam là thiết bị khóa và giám sát cửa an toàn thuộc dòng MGB – Multifunctional Gate Box của EUCHNER. Model này được thiết kế cho các hệ thống máy móc và dây chuyền tự động hóa cần kiểm soát cửa bảo vệ, trạng thái khóa cửa và dừng khẩn cấp.

MGB-L1HE-ARA-L-121243 sử dụng nguyên lý guard locking bằng lực lò xo, có giám sát trạng thái khóa, Emergency Stop, 2 nút nhấn có đèn, escape release và khả năng kết nối nối tiếp với các thiết bị EUCHNER thuộc dòng AR, chẳng hạn CES-AR và CET-AR.

1. MGB-L1HE-ARA-L-121243 là gì?

MGB-L1HE-ARA-L-121243 là một cấu hình Locking Set của hệ thống MGB-L1, với Order Number 121243.

Thiết bị được phát triển để thực hiện đồng thời nhiều chức năng liên quan đến an toàn máy:

• Khóa cửa bảo vệ.
• Giám sát trạng thái khóa.
• Giám sát trạng thái cửa.
• Nút dừng khẩn cấp.
• Hai nút nhấn có đèn.
• Escape release.
• Chẩn đoán trạng thái thông qua LED.
• Kết nối nối tiếp với các thiết bị AR khác.
• Mã hóa Unicode.

Điểm đáng chú ý của model này là MGB-L1 sử dụng nguyên lý khóa cơ khí bằng lực lò xo. Khi mất nguồn điện, cơ cấu khóa vẫn được giữ ở trạng thái khóa; việc mở khóa được thực hiện bằng lực điện từ. Đây là nguyên lý closed-circuit current / spring-force guard locking.

---

2. Đặc điểm nổi bật của MGB-L1HE-ARA-L-121243

Guard Locking bằng lực lò xo

MGB-L1HE-ARA-L-121243 sử dụng cơ cấu mà lực lò xo giữ chốt khóa ở vị trí khóa, trong khi solenoid được sử dụng để mở khóa.

Điều này giúp thiết bị duy trì trạng thái khóa theo nguyên lý cơ khí ngay cả khi nguồn điều khiển bị mất, tùy thuộc vào cấu hình và logic an toàn của hệ thống.

Giám sát trạng thái khóa

Thiết bị không chỉ thực hiện chức năng khóa mà còn có khả năng giám sát trạng thái của hệ thống.

Các tín hiệu giám sát gồm:

• OD: cửa đã đóng.
• OT: chốt cửa đã được đưa vào module đánh giá.
• OL: nam châm khóa đang ở trạng thái khóa.
• OI: có lỗi cần chẩn đoán.

Nhờ đó, bộ điều khiển của máy có thể nhận biết trạng thái cửa và khóa để thực hiện logic an toàn tương ứng.

---

3. Emergency Stop theo ISO 13850

Một điểm đáng chú ý của MGB-L1HE-ARA-L-121243 là thiết bị được tích hợp Emergency Stop.

Theo thông tin EUCHNER, Emergency Stop của model này có:

• 2 tiếp điểm mở cưỡng bức.
• 1 tiếp điểm thường mở.
• Cơ cấu reset bằng xoay.
• Không chiếu sáng.
• Thiết kế theo ISO 13850.

Việc tích hợp Emergency Stop vào cụm MGB giúp giảm số lượng thiết bị phải bố trí riêng trên khu vực cửa bảo vệ của máy.

---

4. Hai nút nhấn có đèn

Model 121243 được trang bị 2 illuminated pushbuttons, tương ứng với S2 và S3.

Mỗi nút có:

• 1 tiếp điểm NO.
• Chức năng chiếu sáng.
• Có thể lựa chọn màu hiển thị thông qua bộ nắp màu đi kèm.

EUCHNER cung cấp bộ màu để lựa chọn màu của nút nhấn, giúp người thiết kế dễ dàng cấu hình chức năng điều khiển và nhận biết trạng thái trên cửa máy.

---

5. Escape Release – mở cửa từ bên trong

Một tính năng quan trọng của MGB-L1HE-ARA-L-121243 là Escape Release.

Escape release cho phép người bị mắc bên trong khu vực nguy hiểm có thể mở cửa từ phía bên trong khu vực đó.

Đây là chức năng đặc biệt quan trọng đối với những cell máy, khu vực robot hoặc vùng bảo vệ mà người vận hành có thể đi vào trong quá trình bảo trì hoặc thao tác kỹ thuật.

---

6. Khả năng kết nối nối tiếp thiết bị AR

MGB-L1HE-ARA-L-121243 thuộc hệ thống AR của EUCHNER và có thể kết nối nối tiếp với các thiết bị AR khác.

EUCHNER nêu rõ model có thể kết nối với các thiết bị như:

• CES-AR
• CET-AR
• Các thiết bị AR tương thích khác.

Điều này phù hợp với những máy có nhiều cửa bảo vệ hoặc nhiều điểm cần giám sát trong cùng một hệ thống an toàn.

---

7. Thông số kỹ thuật MGB-L1HE-ARA-L-121243
