MGB-E-A-100465 Euchner Vietnam

MGB-E-A-100465 EUCHNER là mô-đun Escape Release được sử dụng cùng hệ thống khóa an toàn MGB/MGB2 của EUCHNER. Thiết bị được thiết kế để cho phép người bị mắc kẹt bên trong khu vực nguy hiểm có thể mở cửa bảo vệ từ phía bên trong bằng cách tác động vào tay nắm cửa.

Đây là một thành phần quan trọng trong các hệ thống bảo vệ máy, đặc biệt đối với máy tự động hóa, robot, dây chuyền sản xuất và các khu vực có cửa bảo vệ khóa liên động. MGB-E-A-100465 sử dụng tay nắm cửa màu đỏ, trục truyền động và ống bảo vệ, với cấu hình tiêu chuẩn phù hợp cho cửa hoặc profile có độ dày đến 40 mm.

MGB-E-A-100465 là gì?

MGB-E-A-100465 là Escape Release Module thuộc hệ thống an toàn MGB của EUCHNER, với Order No. 100465.

Chức năng chính của module là cung cấp khả năng thoát hiểm từ vùng nguy hiểm. Khi một người ở bên trong vùng được bảo vệ và cửa đã bị khóa, người đó có thể tác động vào tay nắm của escape release để mở cửa từ phía bên trong.

Một điểm đáng chú ý là hướng tác động của cơ cấu mở khóa có thể tự động thích ứng với hướng tác động của handle module, vì vậy không cần thay đổi hướng cơ cấu theo cách thủ công.

Thông tin cơ bản

• Thương hiệu: EUCHNER
• Model: MGB-E-A-100465
• Order No.: 100465
• Loại sản phẩm: Escape Release Module
• Dòng: MGB / MGB2
• Chức năng: Mở khóa thoát hiểm từ vùng nguy hiểm
• Tay nắm: Màu đỏ
• Trục truyền động: 8 × 8 mm
• Trục tiêu chuẩn: 107 mm
• Profile cửa tiêu chuẩn: đến 40 mm
• Kiểu lắp đặt: Có thể lắp theo mọi hướng
• Tuổi thọ cơ khí: 1 × 10⁶ chu kỳ
• Nhiệt độ môi trường: -30 … +55 °C
• Vật liệu vỏ: Kẽm đúc/inox, sơn phủ dạng powder coating.

Chức năng Escape Release của MGB-E-A-100465

Trong các máy có cửa bảo vệ khóa liên động, người vận hành có thể không mở được cửa từ bên ngoài khi hệ thống đang khóa.

Điều này tạo ra một yêu cầu an toàn quan trọng: nếu một người đã ở bên trong vùng nguy hiểm, họ phải có khả năng chủ động thoát ra ngoài.

MGB-E-A-100465 được thiết kế để giải quyết chính vấn đề này.

Khi sử dụng cùng hệ thống MGB/MGB2, người ở bên trong vùng nguy hiểm chỉ cần tác động vào door handle của escape release. Cơ cấu truyền động sẽ tác động lên hệ thống handle/locking để cho phép mở cửa từ phía nguy hiểm.

Do đó, MGB-E-A-100465 không phải là một bộ khóa cửa độc lập mà là module mở khóa thoát hiểm được tích hợp vào giải pháp bảo vệ cửa của EUCHNER.

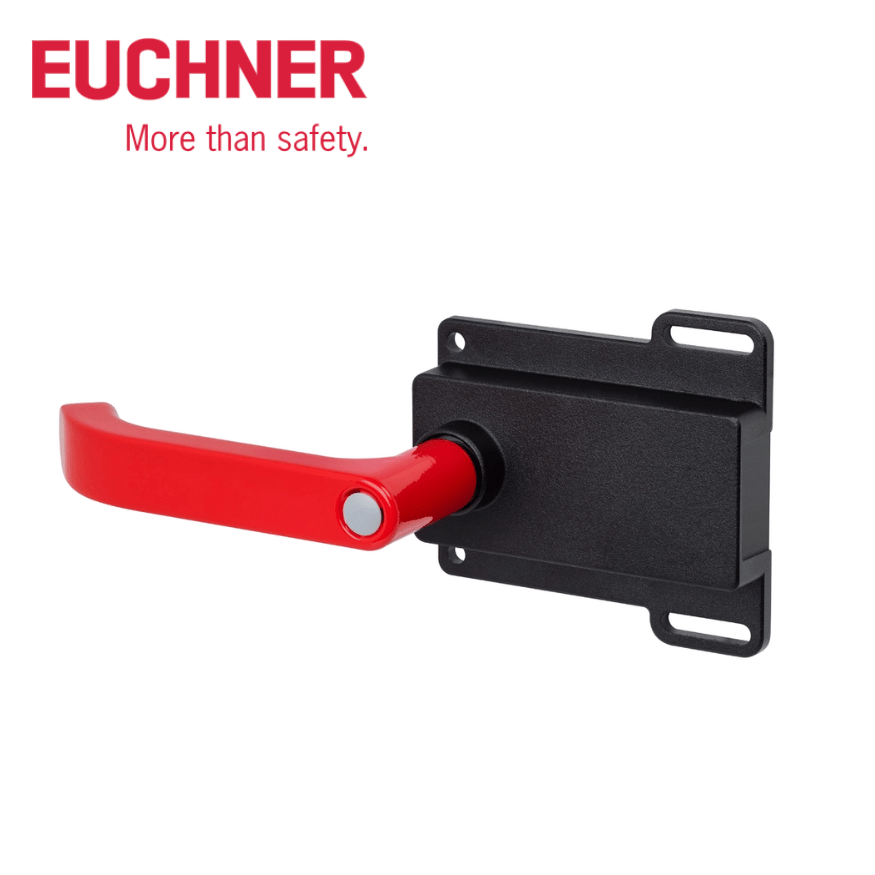

Thiết kế tay nắm màu đỏ dễ nhận biết

MGB-E-A-100465 được trang bị door handle màu đỏ.

Màu sắc này giúp vị trí thoát hiểm dễ nhận biết trong môi trường máy móc công nghiệp, đặc biệt khi người vận hành cần tìm nhanh cơ cấu mở cửa từ bên trong.

EUCHNER cũng cung cấp các loại door handle và door knob tương thích cho các escape release module từ phiên bản V2.0 trở lên.

Trục truyền động cho profile cửa đến 40 mm

Một đặc điểm quan trọng khi lựa chọn MGB-E-A-100465 là chiều dày của profile hoặc cửa.

Trục truyền động và ống bảo vệ đi kèm được thiết kế tiêu chuẩn cho profile đến 40 mm. Với các profile dày hơn 40 mm, EUCHNER cung cấp tùy chọn extended actuation axis 250 mm – ID No. 106761. Trục này có thể được cắt ngắn để phù hợp với kích thước thực tế của cửa.

Điều kiện profile	Giải pháp
≤ 40 mm	Sử dụng trục tiêu chuẩn đi kèm
> 40 mm	Sử dụng extended actuation axis 106761
Profile có kích thước đặc biệt	Điều chỉnh chiều dài trục theo điều kiện lắp đặt

Đây là thông tin cần kiểm tra trước khi đặt hàng để tránh tình trạng trục truyền động không phù hợp với độ dày cửa.

Thông số kỹ thuật MGB-E-A-100465 EUCHNER

Thông số	Chi tiết
Model	MGB-E-A-100465
Order No.	100465
Thương hiệu	EUCHNER
Loại	Escape Release
Hệ thống tương thích	MGB / MGB2
Chức năng	Escape release từ vùng nguy hiểm
Tay nắm	Door handle màu đỏ
Trục truyền động	8 × 8 mm
Chiều dài trục tiêu chuẩn	107 mm
Profile tiêu chuẩn	Đến 40 mm
Trục mở rộng	250 mm
Mã trục mở rộng	106761
Hướng lắp đặt	Bất kỳ
Tuổi thọ cơ khí	1 × 10⁶
Nhiệt độ môi trường	-30 … +55 °C
Nhiệt độ lưu trữ	-30 … +70 °C
Vật liệu vỏ	Die-cast zinc / stainless steel, powder-coated
Phiên bản sản phẩm	V2.0.0

Thông số về cơ cấu, môi trường và phụ kiện được EUCHNER công bố cho mã 100465.

Ưu điểm nổi bật của MGB-E-A-100465

1. Hỗ trợ thoát hiểm từ vùng nguy hiểm

Đây là chức năng quan trọng nhất của sản phẩm. Người bị mắc kẹt bên trong khu vực bảo vệ có thể tác động vào tay nắm để mở cửa từ phía bên trong.

2. Tự thích ứng hướng tác động

Cơ cấu tác động của escape release tự động thích ứng với hướng tác động của handle module, giúp đơn giản hóa việc lắp đặt.

3. Tay nắm màu đỏ

Tay nắm đỏ giúp nhận diện nhanh vị trí thoát hiểm trong máy hoặc khu vực sản xuất.

4. Hỗ trợ nhiều độ dày cửa

Phiên bản tiêu chuẩn dùng cho profile đến 40 mm. Khi cửa dày hơn, có thể sử dụng trục mở rộng 250 mm – 106761.

5. Độ bền cơ khí cao

EUCHNER công bố tuổi thọ cơ khí của module lên đến 1 × 10⁶ chu kỳ, phù hợp với các hệ thống máy hoạt động thường xuyên.

6. Thiết kế chắc chắn

Vỏ được chế tạo từ die-cast zinc/stainless steel và hoàn thiện bằng powder coating, phù hợp với môi trường công nghiệp.

Ứng dụng của MGB-E-A-100465 EUCHNER

MGB-E-A-100465 phù hợp với các hệ thống máy móc có cửa bảo vệ và yêu cầu khả năng thoát hiểm từ bên trong.

Máy tự động hóa

Có thể lắp trên các máy tự động có vùng chuyển động hoặc cơ cấu nguy hiểm được bao quanh bởi cửa bảo vệ.

Robot công nghiệp

Trong robot cell, người vận hành có thể phải đi vào khu vực được bảo vệ để kiểm tra hoặc bảo trì. Escape release giúp tạo cơ cấu mở cửa từ phía bên trong.

Dây chuyền sản xuất

MGB-E-A-100465 có thể được tích hợp vào các cửa bảo vệ trên dây chuyền tự động, giúp tăng khả năng kiểm soát truy cập và hỗ trợ thoát hiểm.

Máy CNC và máy gia công

Các máy gia công có cửa bảo vệ khóa liên động có thể sử dụng escape release để hỗ trợ người bên trong mở cửa khi cần thiết.

Máy đóng gói

Thiết bị phù hợp với các máy đóng gói có vùng nguy hiểm được ngăn cách bằng cửa hoặc hàng rào bảo vệ.

Hệ thống MGB/MGB2

MGB-E-A-100465 được thiết kế để sử dụng cùng hệ thống MGB/MGB2 của EUCHNER. Trong các cấu hình MGB2 hiện đại, escape release này cũng được liệt kê như một thành phần tùy chọn của hệ thống.

Phụ kiện và linh kiện liên quan

Khi sử dụng MGB-E-A-100465, một số phụ kiện có thể được lựa chọn tùy theo thiết kế cửa:

Extended Actuation Axis 106761

Đây là trục truyền động mở rộng 250 mm, được sử dụng cho cửa hoặc profile có độ dày lớn hơn 40 mm. Trục có thể được cắt theo kích thước yêu cầu.

Mounting Plate MGB-A-MOUNTINGPLATE-E-109492

EUCHNER cung cấp mounting plate mã 109492 để hỗ trợ lắp đặt escape release. Nhà sản xuất cho biết thiết kế cho phép lắp đặt nhanh và phù hợp với cửa bản lề trái hoặc phải.

Door Handle AY-DHL-R1-156945

Đây là tay nắm cửa màu đỏ bằng nhôm anodized, được thiết kế để lắp trên các escape release module MGB từ phiên bản 2.0.
