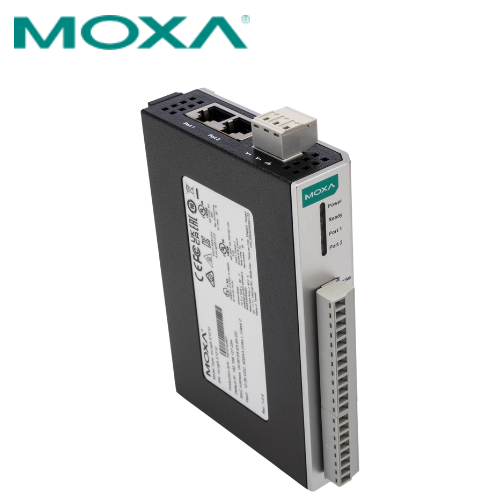

ioLogik E1210 Moxa Vietnam

Moxa ioLogik E1210 là thiết bị Universal Ethernet I/O / Remote I/O thuộc dòng ioLogik E1200 Series, được thiết kế để thu thập tín hiệu digital input từ cảm biến, công tắc, thiết bị hiện trường và truyền dữ liệu qua mạng Ethernet đến PLC, SCADA hoặc hệ thống điều khiển trung tâm.

Model ioLogik E1210 cung cấp 16 kênh Digital Input, hỗ trợ cả tín hiệu Dry Contact và Wet Contact NPN/PNP. Thiết bị sử dụng hai cổng Ethernet 10/100BaseT(X), hỗ trợ các giao thức công nghiệp như Modbus TCP Server và EtherNet/IP Adapter, phù hợp cho các hệ thống tự động hóa cần mở rộng I/O phân tán.

Tổng quan Moxa ioLogik E1210

ioLogik E1210 không phải là một PLC độc lập mà là thiết bị Remote I/O qua Ethernet, giúp đưa tín hiệu từ khu vực máy móc hoặc hiện trường về hệ thống điều khiển mà không cần kéo toàn bộ dây tín hiệu về tủ PLC trung tâm.

Thiết bị có 16 Digital Inputs, mỗi nhóm 8 kênh dùng chung COM. Digital Input có thể hoạt động ở chế độ DI hoặc Event Counter, với tần số đếm tối đa 250 Hz.

Với thiết kế nhỏ gọn và hỗ trợ lắp DIN-rail hoặc treo tường, E1210 phù hợp cho tủ điều khiển, tủ điện máy, dây chuyền sản xuất và các hệ thống thu thập dữ liệu công nghiệp.

Những điểm nổi bật của ioLogik E1210

1. 16 Digital Inputs

Moxa ioLogik E1210 được trang bị 16 kênh DI, cho phép kết nối nhiều thiết bị tín hiệu số trên cùng một module.

Các tín hiệu có thể bao gồm:

• Cảm biến ON/OFF.
• Công tắc hành trình.
• Proximity sensor.
• Photoelectric sensor.
• Push button.
• Alarm contact.
• Relay contact.
• Tín hiệu trạng thái thiết bị.
• Tín hiệu báo lỗi từ máy móc.

Digital Input hỗ trợ Dry Contact và Wet Contact NPN/PNP. Với Wet Contact, mức ON nằm trong khoảng 10–30 VDC, trong khi OFF là 0–3 VDC.

2. Hỗ trợ Event Counter

Ngoài việc đọc trạng thái ON/OFF, các kênh Digital Input của E1210 có thể được cấu hình làm Event Counter.

Tần số Counter tối đa được Moxa công bố là 250 Hz, phù hợp cho việc đếm xung từ cảm biến hoặc theo dõi số lần tác động của thiết bị trong các ứng dụng tự động hóa.

3. Kết nối Ethernet 10/100 Mbps

ioLogik E1210 có 2 cổng RJ45 10/100BaseT(X). Hai cổng sử dụng cùng một MAC address và cho phép thiết bị tích hợp thuận tiện vào hệ thống mạng công nghiệp. Moxa cũng trang bị 1.5 kV magnetic isolation protection cho giao tiếp Ethernet.

Cấu hình hai cổng Ethernet giúp thuận tiện hơn khi triển khai Remote I/O trong hệ thống máy móc và mạng điều khiển.

Giao thức truyền thông

Một ưu điểm quan trọng của E1210 là khả năng kết nối với nhiều hệ thống tự động hóa thông qua các giao thức Ethernet công nghiệp.

Thiết bị hỗ trợ:

Giao thức / chức năng	Hỗ trợ
Modbus TCP	Server / Slave
EtherNet/IP	Adapter
Moxa AOPC	Active Tag
MXIO Library	Có
RESTful API	Có
SNMP	SNMPv1/v2c, SNMP Trap
HTTP	Có
DHCP	Có
BOOTP	Có
TCP/IP	Có
UDP	Có

Với Modbus TCP, E1210 hỗ trợ các function code 1, 2, 3, 4, 5, 6, 15, 16 và 23; thiết bị có thể phục vụ tối đa 10 kết nối client. Đối với EtherNet/IP, E1210 hoạt động ở chế độ Adapter.

Thông số kỹ thuật

Thông số	ioLogik E1210
Hãng	Moxa
Series	ioLogik E1200
Loại thiết bị	Universal Ethernet I/O / Remote I/O
Digital Input	16 kênh
Loại tín hiệu	Dry Contact, Wet Contact NPN/PNP
Chế độ I/O	DI / Event Counter
Counter Frequency	250 Hz
Wet Contact ON	10–30 VDC
Wet Contact OFF	0–3 VDC
Điểm COM	8 kênh/COM
Isolation I/O	3 kVDC hoặc 2 kVrms
Ethernet	2 × 10/100BaseT(X) RJ45
Ethernet isolation	1.5 kV
Modbus TCP	Server/Slave
EtherNet/IP	Adapter
Nguồn cấp	12–36 VDC
Công suất tiêu thụ	110 mA @ 24 VDC
Kích thước	27.8 × 124 × 84 mm
Khối lượng	200 g
Lắp đặt	DIN-rail / Wall mounting
Nhiệt độ hoạt động	-10 đến 60°C
Độ ẩm hoạt động	5–95%, không ngưng tụ
Vỏ	Plastic

Các thông số trên được đối chiếu từ tài liệu kỹ thuật hiện hành của Moxa cho ioLogik E1210.

Cấu hình và quản lý

Moxa cung cấp nhiều phương thức để cấu hình và quản lý E1210, bao gồm Web Console, tiện ích ioSearch trên Windows và MCC Tool. Thiết bị cũng hỗ trợ RESTful API và SNMP cho các nhu cầu quản lý, giám sát thiết bị trong mạng Ethernet công nghiệp.

Một điểm đáng chú ý của dòng ioLogik E1200 là khả năng cấu hình chức năng và địa chỉ I/O theo nhu cầu hệ thống. Điều này giúp kỹ sư dễ dàng tích hợp Remote I/O vào kiến trúc SCADA hoặc PLC hiện hữu.

Ứng dụng Moxa ioLogik E1210

Thu thập tín hiệu từ máy móc

E1210 có thể đặt gần máy hoặc khu vực sản xuất để thu thập trạng thái từ:

• Limit switch.
• Proximity sensor.
• Photo sensor.
• Relay.
• Alarm contact.
• Nút nhấn.
• Tín hiệu Run/Stop.
• Tín hiệu Fault/Warning.

Hệ thống SCADA

Trong hệ thống SCADA, E1210 có thể đóng vai trò Remote I/O, thu thập tín hiệu từ nhiều vị trí và truyền dữ liệu về máy chủ hoặc hệ thống điều khiển thông qua Ethernet.

Hệ thống PLC

Nhờ hỗ trợ Modbus TCP và EtherNet/IP, E1210 có thể được tích hợp vào kiến trúc PLC/Ethernet công nghiệp, giúp mở rộng số lượng Digital Input mà không nhất thiết phải đưa toàn bộ dây tín hiệu về tủ PLC trung tâm.

Nhà máy và dây chuyền sản xuất

Thiết bị phù hợp cho các ứng dụng:

• Factory Automation.
• Machine Automation.
• Conveyor System.
• Process Monitoring.
• Building Automation.
• Energy Monitoring.
• Water & Wastewater.
• Hệ thống cảnh báo và giám sát thiết bị.
