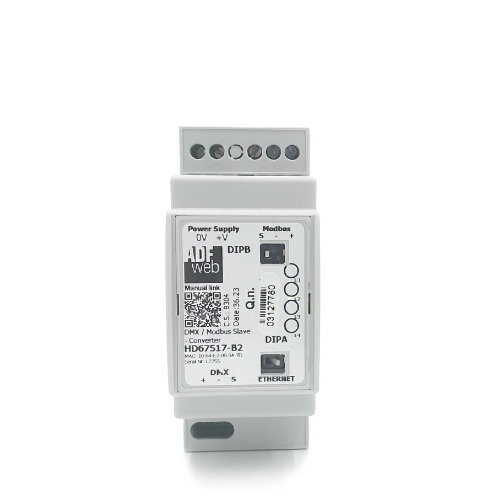

HD67517-B2 ADFweb Vietnam

HD67517-B2 ADFweb là bộ chuyển đổi giao thức công nghiệp dùng để kết nối mạng DMX với mạng Modbus, cho phép trao đổi dữ liệu giữa các thiết bị DMX và hệ thống điều khiển, giám sát sử dụng Modbus như PLC hoặc máy tính. Đây là phiên bản Housing type B, Terminal Blocks Connectors, thuộc dòng DMX / Modbus của ADFweb.

Tổng quan HD67517-B2 ADFweb

Trong các hệ thống tự động hóa và điều khiển chiếu sáng, DMX và Modbus thường được sử dụng cho những mục đích khác nhau. HD67517-B2 đóng vai trò cầu nối giữa hai giao thức này, giúp thiết bị DMX có thể trao đổi dữ liệu với mạng Modbus.

Theo tài liệu của ADFweb, HD67517-B2 là DMX / Modbus Slave Converter, hỗ trợ trao đổi thông tin hai chiều giữa bus Modbus và bus DMX. Thiết bị có khả năng cách ly ba lớp giữa Modbus – nguồn cấp, Modbus – DMX và nguồn cấp – DMX.

Đặc điểm nổi bật của HD67517-B2

• Chuyển đổi giữa DMX và Modbus.
• Hoạt động theo cấu hình Modbus Slave.
• Hỗ trợ trao đổi dữ liệu hai chiều giữa Modbus và DMX.
• Triple isolation giữa Modbus, DMX và nguồn cấp.
• Thiết kế dạng Housing type B.
• Kết nối bằng Terminal Blocks.
• Có thể lắp đặt trên DIN Rail 35 mm.
• Dải nguồn cung cấp rộng: 8–24 VAC hoặc 12–35 VDC.
• Dải nhiệt độ hoạt động rộng từ -40 đến +85 °C.
• Có phần mềm Compositor SW67517 để cấu hình thiết bị.

Thông số kỹ thuật HD67517-B2

Thông tin được đối chiếu từ tài liệu kỹ thuật và trang sản phẩm của ADFweb.

Phần mềm cấu hình Compositor SW67517

HD67517-B2 được cấu hình bằng phần mềm Compositor SW67517 trên máy tính. Phần mềm cho phép người dùng thiết lập các thông số của đường truyền Modbus, thông số đường truyền DMX và thực hiện cập nhật thiết bị. ADFweb cũng cung cấp phần mềm cấu hình và tài liệu hướng dẫn cho model HD67517 trên trang download chính thức.

Ứng dụng HD67517-B2 ADFweb

HD67517-B2 phù hợp với những hệ thống cần tích hợp thiết bị DMX vào nền tảng tự động hóa sử dụng Modbus, chẳng hạn:

• Hệ thống điều khiển chiếu sáng DMX.
• Hệ thống tự động hóa công nghiệp.
• Kết nối thiết bị DMX với PLC.
• Hệ thống giám sát và điều khiển bằng máy tính.
• Hệ thống Building Management System (BMS).
• Các ứng dụng cần tích hợp mạng chiếu sáng với hệ thống điều khiển Modbus.
