CET3-AR-CRA-AH-50X-SG-109401 Euchner Vietnam

CET3-AR-CRA-AH-50X-SG-109401 là gì?

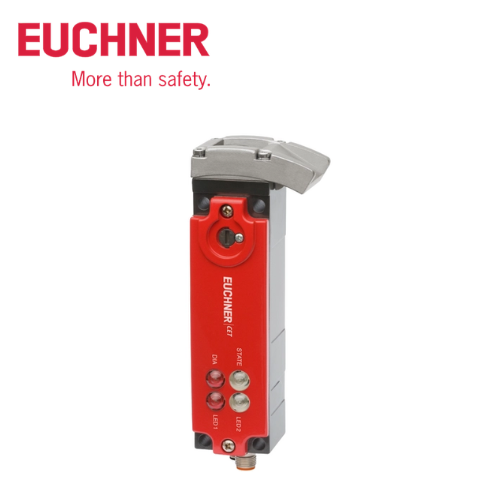

CET3-AR-CRA-AH-50X-SG-109401 là công tắc an toàn có khóa bảo vệ thuộc dòng CET-AR của EUCHNER, sử dụng công nghệ nhận dạng RFID Unicode để kiểm soát bộ truyền động và trạng thái cửa bảo vệ máy.

Model này sử dụng nguyên lý khóa Power to Unlock, trong đó cửa bảo vệ được giữ khóa bằng lực lò xo và chỉ được mở khóa khi solenoid khóa được cấp điện. Thiết bị có hai đầu nối M12 5 chân và 8 chân, tích hợp giám sát vị trí cửa và trạng thái khóa bảo vệ.

Với hai ngõ ra an toàn bán dẫn dự phòng có giám sát nội bộ, CET3-AR-CRA-AH-50X-SG-109401 phù hợp cho các hệ thống an toàn đạt Category 4 / PL e theo EN ISO 13849-1 và SIL 3 theo EN IEC 62061.

Đặc điểm nổi bật của CET3-AR-CRA-AH-50X-SG-109401

1. Công nghệ RFID Unicode

CET3-AR sử dụng bộ truyền động được mã hóa ở mức Unicode. Trong quá trình thiết lập, công tắc sẽ học bộ truyền động được chỉ định và sau đó chỉ nhận diện bộ truyền động đã được teach-in.

Thiết kế này giúp hạn chế việc sử dụng nhầm hoặc thay thế bộ truyền động không được xác nhận trong hệ thống an toàn. Có thể thực hiện teach-in thêm các bộ truyền động, nhưng thiết bị chỉ nhận diện bộ truyền động được học gần nhất.

2. Khóa bảo vệ Power to Unlock

CET3-AR-CRA-AH-50X-SG-109401 sử dụng nguyên lý closed-circuit current / Power to Unlock.

Khi chưa cấp điện cho solenoid, cơ cấu khóa giữ cửa bảo vệ ở trạng thái khóa bằng lực lò xo. Khi solenoid được cấp nguồn, lực điện từ thực hiện quá trình mở khóa.

Cấu hình này đặc biệt phù hợp với các máy có yêu cầu duy trì trạng thái khóa cửa trong điều kiện mất điện.

3. Hai ngõ ra an toàn dự phòng

Thiết bị được trang bị 2 ngõ ra an toàn bán dẫn có giám sát nội bộ. Các ngõ ra OSSD hỗ trợ kiểm tra tình trạng ngắn mạch và lỗi chéo bằng các xung kiểm tra.

Nhờ cấu trúc này, sản phẩm đáp ứng các đặc tính an toàn:

• Category 4 / PL e theo EN ISO 13849-1.
• SIL 3 theo EN IEC 62061.
• PFHd: 3,1 × 10⁻⁹.
• Mission time: 20 năm.

4. Giám sát vị trí cửa và trạng thái khóa

CET3-AR-CRA-AH-50X-SG-109401 có:

• OUT D: ngõ ra giám sát vị trí cửa.
• OUT: ngõ ra giám sát khóa bảo vệ.
• Teach-in input J: đầu vào phục vụ quá trình học bộ truyền động.

Các tín hiệu này giúp hệ thống điều khiển có thêm thông tin để giám sát trạng thái cửa và cơ cấu khóa.

5. Kết nối M12

Thiết bị sử dụng 2 đầu nối M12, gồm:

• 1 đầu M12 5 chân.
• 1 đầu M12 8 chân.

Kiểu kết nối này giúp CET3-AR dễ dàng tích hợp với hệ thống điều khiển và các thiết bị an toàn công nghiệp.

Thông số kỹ thuật CET3-AR-CRA-AH-50X-SG-109401

Thông số	Giá trị
Thương hiệu	EUCHNER
Model	CET3-AR-CRA-AH-50X-SG-109401
Order No.	109401
Dòng sản phẩm	CET-AR
Loại thiết bị	Safety switch with guard locking
Công nghệ nhận dạng	RFID
Mã hóa	Unicode
Nguyên lý khóa	Closed-circuit current / Power to Unlock
Hướng tiếp cận	Ngang
Điều chỉnh hướng	Từng bước 90°
Đầu nối	2 × M12, 5 pin + 8 pin
Ngõ ra an toàn	2 ngõ ra bán dẫn dự phòng
Giám sát cửa	OUT D
Giám sát khóa	OUT
Teach-in	Input J
Điện áp nguồn UB	24 V DC -15%…+15%
Điện áp solenoid UCM	24 V DC -15%…+10%
Công suất solenoid	11 W
Chu kỳ hoạt động solenoid	100%
Cấp bảo vệ	IP67
Tốc độ tiếp cận tối đa	20 m/phút
Tần số chuyển mạch	Max. 0,5 Hz
Dung sai X	±5 mm
Dung sai Y	±5 mm
Dung sai Z	±4 mm
Tuổi thọ cơ khí	2 × 10⁶ chu kỳ
Nhiệt độ làm việc	-20…+55°C
Nhiệt độ lưu trữ	-25…+70°C
Vật liệu vỏ	Nhôm đúc áp lực
Vật liệu ramp	Thép không gỉ
Lực khóa Fmax	6500 N
Lực khóa FZh	5000 N
PFHd	3,1 × 10⁻⁹
Category	4
Performance Level	PL e
SIL	SIL 3
Mission time	20 năm

Thông số trên được tổng hợp từ trang sản phẩm EUCHNER và tài liệu kỹ thuật của dòng CET-AR.

Cấu tạo và nguyên lý hoạt động

CET3-AR-CRA-AH-50X-SG-109401 được lắp tại cửa hoặc cơ cấu bảo vệ của máy. Bộ truyền động được gắn trên phần cửa và tương tác với đầu đọc của công tắc.

Khi cửa được đóng, thiết bị nhận diện bộ truyền động thông qua mã hóa RFID. Nếu bộ truyền động hợp lệ, hệ thống có thể xác nhận trạng thái cửa và thực hiện chức năng khóa theo cấu hình.

Khi cần duy trì cửa ở trạng thái khóa, solenoid và cơ cấu khóa sẽ giữ cửa bảo vệ theo nguyên lý Power to Unlock. Các tín hiệu giám sát được truyền về hệ thống điều khiển thông qua các ngõ ra tương ứng.

Ứng dụng của công tắc an toàn EUCHNER CET3-AR

CET3-AR-CRA-AH-50X-SG-109401 có thể được sử dụng trong nhiều hệ thống tự động hóa và máy công nghiệp:

• Máy gia công CNC.
• Máy công cụ.
• Robot công nghiệp.
• Dây chuyền sản xuất tự động.
• Máy đóng gói.
• Máy ép và máy gia công.
• Hệ thống băng tải.
• Khu vực robot có cửa bảo vệ.
• Máy có vùng nguy hiểm cần khóa liên động.
• Hệ thống Safety PLC và Safety Relay.

Đặc biệt, sản phẩm phù hợp với các ứng dụng cần giám sát cửa, khóa bảo vệ và nhận diện bộ truyền động bằng RFID.

Ưu điểm của CET3-AR-CRA-AH-50X-SG-109401

An toàn cao

Cấu trúc hai ngõ ra an toàn dự phòng cùng chức năng giám sát nội bộ giúp sản phẩm đáp ứng yêu cầu Category 4 / PL e và SIL 3 khi được tích hợp đúng trong hệ thống an toàn.

Nhận dạng bộ truyền động bằng RFID

Mã hóa Unicode giúp tăng khả năng chống sử dụng nhầm bộ truyền động và hỗ trợ quản lý thiết bị an toàn hiệu quả hơn.

Khóa cơ khí mạnh

Lực khóa tối đa 6500 N, lực khóa FZh 5000 N, phù hợp với nhiều loại cửa bảo vệ máy công nghiệp.

Độ bền cao

Tuổi thọ cơ khí đạt 2 × 10⁶ chu kỳ, kết hợp cấp bảo vệ IP67, giúp thiết bị phù hợp với môi trường công nghiệp.

Kết nối thuận tiện

Hai đầu nối M12 5 chân và 8 chân giúp việc tích hợp vào hệ thống điều khiển và safety system thuận tiện hơn.
