CBL-M62M9x8-100 Moxa Vietnam

1. Tổng quan về CBL-M62M9x8-100 Moxa

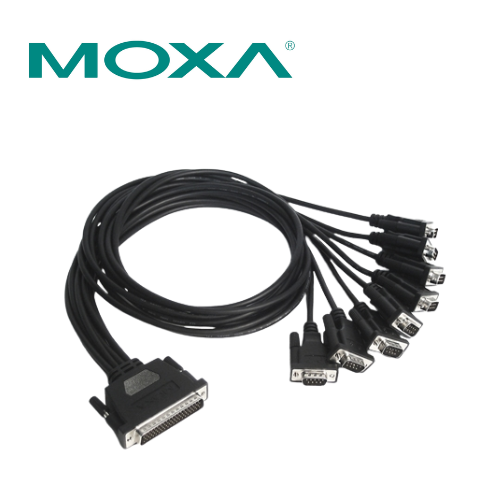

CBL-M62M9x8-100 Moxa là cáp kết nối serial chuyên dụng do Moxa phát triển, được sử dụng để kết nối các bo mạch truyền thông serial nhiều cổng với nhiều thiết bị đầu cuối. Sản phẩm có một đầu nối DB62 đực ở phía bo mạch và tám đầu nối DB9 đực ở phía thiết bị, với chiều dài cáp 1 mét.

Cáp CBL-M62M9x8-100 được thiết kế dành cho các hệ thống sử dụng bo mạch serial đa cổng tương thích của Moxa, hỗ trợ triển khai nhiều kết nối nối tiếp trong hệ thống máy tính công nghiệp và tự động hóa.

Với cấu trúc một đầu DB62 chia thành tám đầu DB9, sản phẩm giúp kết nối đồng thời nhiều thiết bị serial mà không cần sử dụng tám đường cáp riêng biệt từ bo mạch. Đây là phụ kiện phù hợp cho những hệ thống cần tổ chức kết nối gọn gàng, thuận tiện cho lắp đặt và bảo trì.

2. Thông số kỹ thuật CBL-M62M9x8-100

Thông số	Chi tiết
Thương hiệu	Moxa
Mã sản phẩm	CBL-M62M9x8-100
Loại thiết bị	Cáp kết nối serial
Đầu nối phía bo mạch	1 × DB62 đực
Đầu nối phía thiết bị	8 × DB9 đực
Chiều dài cáp	100 cm (1 mét)
Chuẩn kết nối	Serial
Số đầu kết nối thiết bị	8
Ứng dụng	Kết nối bo mạch serial đa cổng với thiết bị đầu cuối
Thiết bị tương thích	Bo mạch serial Moxa có đầu nối DB62 tương ứng



3. Đặc điểm nổi bật

Thiết kế một đầu DB62, tám đầu DB9

CBL-M62M9x8-100 được thiết kế với một đầu DB62 đực để kết nối với bo mạch tương thích và tám đầu DB9 đực để kết nối với các thiết bị serial.

Cấu trúc này cho phép triển khai nhiều kết nối từ một cổng đầu nối đa kênh, phù hợp với hệ thống sử dụng bo mạch serial nhiều cổng.

Chiều dài cáp 1 mét

Với chiều dài 100 cm, cáp phù hợp cho các kết nối trong phạm vi ngắn giữa bo mạch và thiết bị ngoại vi, đặc biệt trong tủ thiết bị hoặc hệ thống máy tính công nghiệp.

Chiều dài cáp cần được lựa chọn dựa trên khoảng cách lắp đặt thực tế và yêu cầu bố trí dây dẫn.

Hỗ trợ kết nối nhiều thiết bị serial

Tám đầu DB9 đực giúp kết nối với các thiết bị sử dụng giao diện serial tương thích. Tùy vào bo mạch và thiết bị được sử dụng, hệ thống có thể phục vụ các ứng dụng truyền dữ liệu nối tiếp trong công nghiệp.

Cần kiểm tra sơ đồ chân, giao thức truyền thông và cấu hình cổng của thiết bị trước khi kết nối.

Phụ kiện chuyên dụng cho hệ thống Moxa

Sản phẩm thuộc nhóm cáp serial của Moxa, được thiết kế để sử dụng với các bo mạch và hệ thống kết nối tương thích. Việc lựa chọn đúng mã cáp giúp hạn chế sai lệch về đầu nối và sơ đồ dây khi lắp đặt.

4. Ứng dụng

Cáp CBL-M62M9x8-100 có thể được sử dụng trong các hệ thống sau:

• Máy tính công nghiệp: Kết nối bo mạch serial đa cổng với thiết bị ngoại vi.
• Tự động hóa công nghiệp: Triển khai các đường truyền serial phục vụ kết nối thiết bị điều khiển và thiết bị giao tiếp.
• Hệ thống thu thập dữ liệu: Kết nối các thiết bị serial tương thích trong hệ thống giám sát.
• Hệ thống truyền thông đa cổng: Phân chia kết nối từ đầu nối DB62 sang tám đầu DB9.
• Bảo trì và thay thế thiết bị: Thay thế cáp hiện hữu khi cần đảm bảo đúng đầu nối và cấu hình hệ thống.
