4911-4 Strain Sensor Geokon Vietnam

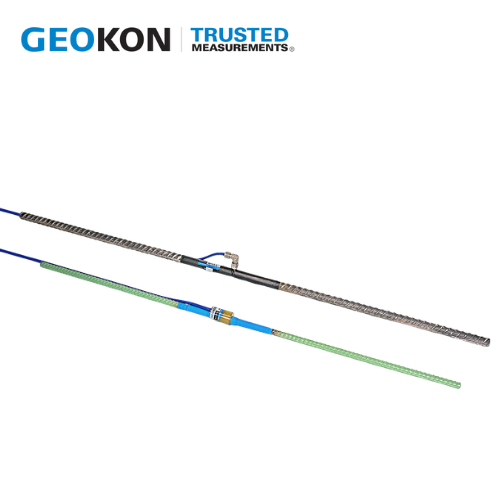

GEOKON 4911-4 Strain Sensor là cảm biến đo biến dạng cốt thép dạng Vibrating Wire Rebar Strainmeter, được thiết kế để theo dõi biến dạng của cốt thép và kết cấu bê tông trong các công trình địa kỹ thuật và xây dựng. Model 4911-4 thuộc dòng 4911 Rebar Strainmeter “Sister Bar”, sử dụng cấu hình cốt thép #4 và được lắp đặt song song với cốt thép kết cấu.

Với nguyên lý đo bằng dây rung, 4911-4 phù hợp cho các hệ thống quan trắc dài hạn, đặc biệt tại những công trình cần theo dõi sự thay đổi biến dạng của kết cấu trong quá trình thi công cũng như vận hành.

Tổng quan GEOKON 4911-4

Model 4911-4 được thiết kế theo dạng “Sister Bar”, nghĩa là cảm biến được bố trí cùng với cốt thép kết cấu để theo dõi biến dạng tương ứng của hệ thống cốt thép.

Theo GEOKON, Model 4911 được sử dụng để đo strain trong nhiều loại kết cấu như:

• Móng công trình.
• Tường vây.
• Cọc bê tông đúc sẵn.
• Caisson.
• Mố cầu.
• Lớp lót đường hầm.
• Các kết cấu bê tông có yêu cầu quan trắc biến dạng.

Cấu hình 4911-4 sử dụng #4 rebar, trong khi dòng 4911A được thiết kế cho các kích thước cốt thép lớn hơn và có thể hàn trực tiếp vào cốt thép kết cấu.

Nguyên lý hoạt động của 4911-4

4911-4 sử dụng công nghệ Vibrating Wire – dây rung. Khi biến dạng tác động lên cảm biến, chiều dài và trạng thái cơ học của phần tử đo thay đổi, dẫn đến sự thay đổi đặc tính dao động của dây rung.

Tín hiệu từ cảm biến được đưa đến thiết bị đọc hoặc data logger để xác định giá trị biến dạng.

Đây là một trong những lý do công nghệ vibrating wire được sử dụng rộng rãi trong các hệ thống quan trắc địa kỹ thuật cần theo dõi dài hạn. GEOKON cũng phân loại công nghệ Vibrating Wire là giải pháp phù hợp cho long-term monitoring, các tuyến cáp dài và môi trường bất lợi.

Đặc điểm nổi bật của GEOKON 4911-4

Thiết kế dạng Sister Bar

Điểm đặc trưng của 4911-4 là cấu hình Sister Bar. Cảm biến được bố trí cạnh cốt thép kết cấu thay vì thay thế trực tiếp thanh cốt thép chính.

Thiết kế này cho phép cảm biến trở thành một phần của hệ thống quan trắc biến dạng bên trong kết cấu bê tông sau khi đổ bê tông.

Đo biến dạng với độ phân giải cao

Model 4911 có:

• Dải đo tiêu chuẩn: 3.000 µε
• Độ phân giải: 0,4 µε
• Độ chính xác: ±0,25% F.S.
• Độ phi tuyến: <0,5% F.S.

Các thông số này được GEOKON công bố cho dòng 4911/4911A.

Chiều dài vùng đo 914 mm

4911-4 có Active Gauge Length 914 mm, tương đương khoảng 36 inch. Chiều dài vùng đo này giúp cảm biến theo dõi biến dạng trên một đoạn tương đối dài của kết cấu thay vì chỉ đo tại một điểm rất nhỏ.

Khả năng hoạt động trong dải nhiệt độ rộng

Dải nhiệt độ tiêu chuẩn của Model 4911 là:

−20°C đến +80°C

GEOKON cũng cho biết các dải nhiệt độ khác có thể được cung cấp theo yêu cầu.

Thông số kỹ thuật 4911-4 Geokon

Thông số	4911-4
Thương hiệu	GEOKON
Model	4911-4
Loại thiết bị	Vibrating Wire Rebar Strainmeter
Cấu hình	“Sister Bar”
Kích thước cốt thép	#4
Dải đo tiêu chuẩn	3.000 µε
Độ phân giải	0,4 µε
Độ chính xác	±0,25% F.S.
Độ phi tuyến	<0,5% F.S.
Active Gauge Length	914 mm
Nhiệt độ hoạt động	−20°C đến +80°C
Ứng dụng	Đo biến dạng cốt thép và kết cấu bê tông
Công nghệ đo	Vibrating Wire

Thông số có thể thay đổi tùy cấu hình đặt hàng; cần đối chiếu datasheet và calibration report của từng cảm biến cụ thể trước khi lắp đặt.

4911-4 được ứng dụng ở đâu?

1. Quan trắc móng công trình

4911-4 có thể được bố trí trong kết cấu móng để theo dõi sự thay đổi strain của hệ thống cốt thép khi công trình chịu tải.

Dữ liệu thu được có thể được sử dụng kết hợp với các thông số quan trắc khác để đánh giá phản ứng của kết cấu theo thời gian.

2. Quan trắc tường vây

Trong các dự án đào sâu, tầng hầm hoặc công trình ngầm, 4911-4 có thể được tích hợp vào kết cấu tường vây nhằm theo dõi biến dạng của cốt thép trong quá trình thi công và khai thác.

3. Quan trắc cọc bê tông

Cảm biến 4911-4 VW Rebar Strainmeter “Sister Bar” đã được sử dụng trong các hệ thống nghiên cứu và quan trắc cọc, bao gồm các ứng dụng theo dõi phản ứng cơ học của cọc theo chiều sâu.

4. Công trình cầu

4911 Rebar Strainmeter được GEOKON liệt kê cho các ứng dụng tại bridge abutments – mố cầu. Cảm biến giúp theo dõi biến dạng của hệ thống cốt thép trong kết cấu bê tông.

5. Công trình hầm

Trong kết cấu tunnel liner, cảm biến có thể được bố trí cùng hệ thống cốt thép để theo dõi biến dạng trong quá trình thi công hoặc vận hành.

6. Đập và công trình thủy điện

Các hệ thống quan trắc sử dụng cảm biến GEOKON đã được triển khai tại các công trình thủy điện ở Việt Nam. GEOKON công bố ví dụ sử dụng Model 4911 (#4 rebar) “Sister Bar” tại Khe Thoi Hydropower và hình ảnh Model GK-404 được sử dụng để đọc cảm biến Model 4911.
