4625 GEOKON Vietnam

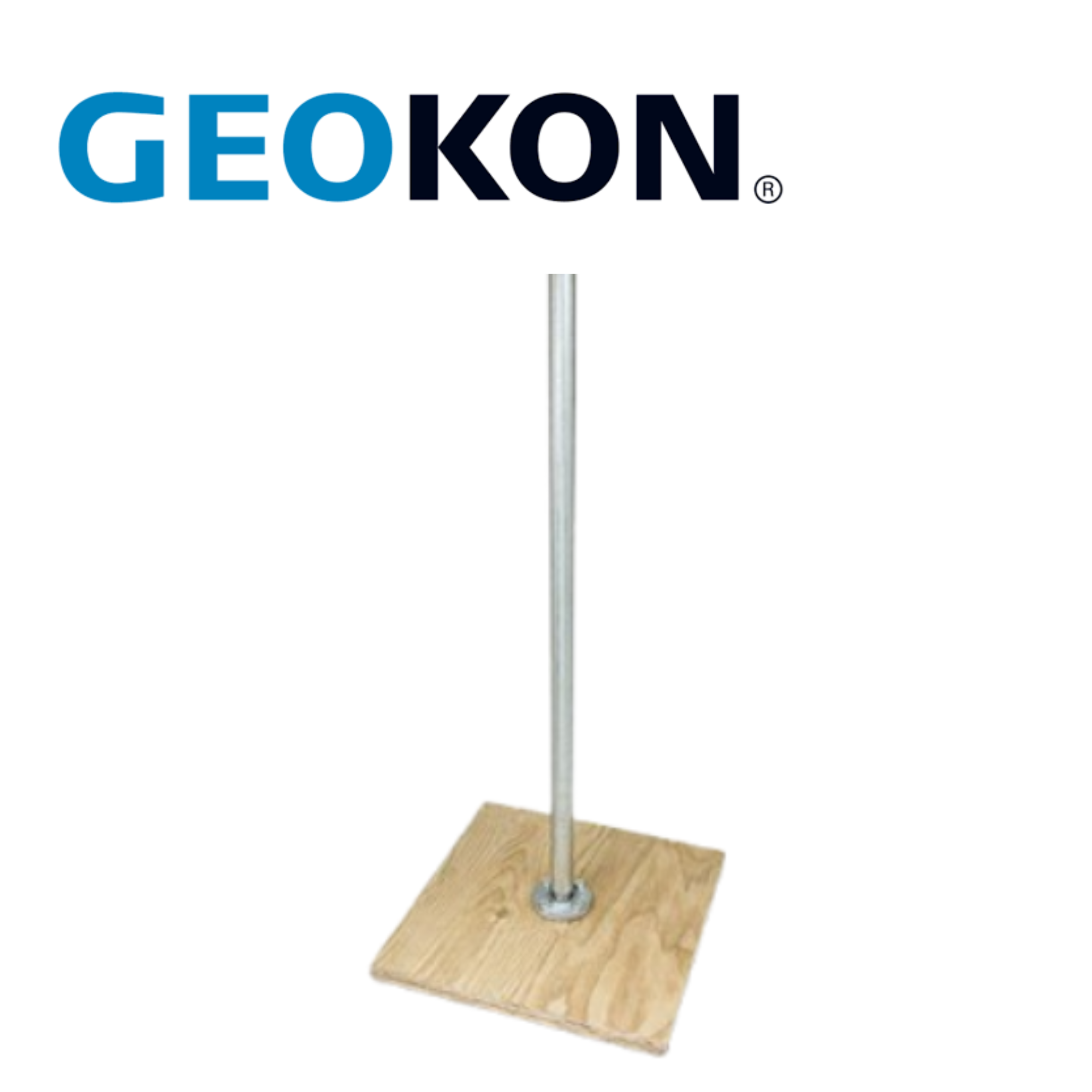

1. Giới thiệu sản phẩm 4625 GEOKON Vietnam

4625 là Settlement Plate thuộc hệ thống quan trắc lún của thương hiệu GEOKON, được thiết kế để theo dõi settlement của nền đất sau khi đắp tải hoặc thi công công trình. Hệ thống sử dụng một tấm đế đặt trên bề mặt nền, kết hợp với reference rod và các đoạn nối để theo dõi sự thay đổi cao độ theo thời gian.

Model 4625 đặc biệt phù hợp cho các công trình nền đất, embankment và khu vực dự kiến có mức độ lún hoặc dịch chuyển vật liệu đáng kể.

Website chính thức của hãng: GEOKON

Tham khảo sản phẩm tại Việt Nam: Hand-held.vn

2. Ưu điểm nổi bật của 4625

Model 4625 được thiết kế theo cấu trúc đơn giản nhưng hiệu quả cho việc quan trắc settlement trong thời gian dài.

• Thiết kế Settlement Plate chuyên dụng.
• Theo dõi ground settlement.
• Phù hợp cho nền đất và embankment.
• Cấu trúc cơ khí chắc chắn.
• Có thể sử dụng reference rod để xác định sự thay đổi cao độ.
• Có tùy chọn tấm đế bằng plywood hoặc steel.
• Có thể sử dụng protective PVC sleeve để hạn chế tác động của lực downdrag lên reference rod.
• Có thể kết hợp với piezometer trong riser pipe tùy cấu hình.

3. Thông số kỹ thuật chính

Model: 4625
Thương hiệu: GEOKON
Loại thiết bị: Settlement Plate
Measuring parameter: Settlement
Base plate: 24″ square, double thick ¾” pressure-treated plywood
Floor flange: Galvanized steel
Riser pipe: 1½” SCH40 galvanized steel
Riser pipe length: 5 ft
Coupling: Female threaded
Ứng dụng: Settlement monitoring, embankment monitoring, geotechnical monitoring

GEOKON cũng cung cấp phiên bản 4625S sử dụng 24″ square, 1/4″ thick steel plate thay cho plywood. Các phụ kiện như riser pipe, coupling, pipe cap và protective PVC sleeve được cung cấp riêng theo cấu hình hệ thống.

4. Nguyên lý hoạt động

Hệ thống 4625 được đặt trên existing ground surface trước hoặc trong quá trình thi công. Khi nền đất chịu tải từ embankment hoặc vật liệu đắp phía trên, nền có thể xảy ra hiện tượng lún.

Sự thay đổi cao độ của settlement plate được truyền lên reference rod. Người sử dụng có thể theo dõi vị trí của reference rod để xác định mức độ settlement của nền theo thời gian.

Một protective PVC sleeve có thể được lắp xung quanh riser pipe nhằm ngăn downdrag forces truyền trực tiếp lên settlement plate và ảnh hưởng đến kết quả quan trắc.

5. Cấu tạo hệ thống

Hệ thống Model 4625 gồm các thành phần chính:

Base Plate

Tấm đế được đặt trực tiếp trên nền cần quan trắc. Cấu hình tiêu chuẩn sử dụng tấm plywood xử lý áp lực, kích thước 24 × 24 inch.

Reference Rod

Thanh tham chiếu được kết nối với settlement plate và kéo dài lên phía trên để phục vụ việc xác định sự thay đổi cao độ.

Riser Pipe

Riser pipe sử dụng 1½” SCH40 galvanized steel, chiều dài tiêu chuẩn 5 ft. Các đoạn pipe có thể được nối dài thông qua coupling khi công trình tiếp tục được đắp cao.

Protective PVC Sleeve

Sleeve PVC được sử dụng để bảo vệ riser pipe và giảm ảnh hưởng của downdrag forces trong quá trình nền đất biến dạng.

6. Ứng dụng trong quan trắc công trình

Quan trắc nền đắp

4625 được thiết kế chủ yếu để theo dõi settlement của nền hiện hữu sau khi đặt embankment. Đây là một trong những ứng dụng chính được GEOKON công bố cho Model 4625.

Đường giao thông

Thiết bị có thể được sử dụng trong các dự án đường giao thông có nền đắp cao và yêu cầu kiểm soát độ lún nền.

Đập và công trình đất

Settlement plate phù hợp cho các công trình có kết cấu đất cần theo dõi sự thay đổi cao độ trong quá trình thi công và vận hành.

Nền móng và công trình địa kỹ thuật

Model 4625 có thể được tích hợp vào chương trình geotechnical monitoring nhằm theo dõi diễn biến settlement tại các khu vực quan trọng.

7. Khả năng mở rộng hệ thống

Một ưu điểm của hệ thống 4625 là có thể bổ sung các phụ kiện theo điều kiện thực tế của công trình. GEOKON cung cấp các tùy chọn như pipe cap, pipe coupling, protective sleeve, slip coupling và locking cap.

Ngoài ra, riser pipe của hệ thống có through-hole, cho phép lắp đặt piezometer trong một số cấu hình, giúp kết hợp theo dõi settlement với các thông số địa kỹ thuật khác.

8. Lý do nên chọn 4625 GEOKON

4625 GEOKON là giải pháp phù hợp cho các dự án cần theo dõi settlement của nền đất và embankment với cấu trúc cơ khí đơn giản, dễ triển khai và có thể mở rộng theo chiều cao công trình.

Thiết kế gồm base plate, reference rod, riser pipe và coupling, cùng tùy chọn protective PVC sleeve giúp hệ thống phù hợp với các dự án quan trắc nền đất trong điều kiện thi công thực tế.

Đây là một thiết bị thuộc nhóm Settlement Sensors của GEOKON, bên cạnh các hệ thống quan trắc lún khác như 4600, 4651, 4655 và 4675.
